Übung 4: Unterteilen einer Parzelle mit einer Schwenkungslinie

In dieser Übung unterteilen Sie eine Parzelle mit einem Segment, das von einem Referenzpunkt auf der Hinterlinie aus schwenkt.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 3: Unterteilen einer Parzelle mit einer Gleitlinie.

Festlegen der Einstellungen für die Parzellenerstellung

1. Öffnen Sie die Datei Parcel-1D.dwg im Ordner der Zeichnungen für Übungslektionen.
2. Klicken Sie auf Registerkarte Start Gruppe Entwurf erstellen Dropdown-Liste Parzelle Werkzeuge zum Erstellen von Parzellen Finden.
3. Klicken Sie im Werkzeugkasten Parzellenentwurfswerkzeuge auf .
4. Legen Sie die folgenden Parameter fest:

   Beachten Sie beim Angeben der Parameter, dass unten im Fenster Parzellenentwurfswerkzeuge eine Vorschau angezeigt wird.

   Parzellengröße

   Automatischer Entwurf

   • Fläche (min.): 8000.00
   • Straßenfront (min.): 40.0000
   • Straßenfront min. bei Versatz verwenden: Ja
   • Straßenfront-Versatz: 20.0000
   • Breite (min.): 40.0000
   • Tiefe (min.): 50.0000
   • Tiefe max. verwenden: Ja
   • Tiefe (max.): 200.0000
   • Voreinstellung für mehrere Lösungen: Kleinste Fläche verwenden
   • Automatischer Modus: Aus
   • Restverteilung: Rest in letzte Parzelle eingliedern

Erstellen von Parzellen mit einer Schwenkungslinie

1. Klicken Sie im Werkzeugkasten Parzellenentwurfswerkzeuge auf Schwenkungslinie - Erstellen.
2. Wählen Sie im Dialogfeld Parzellen erstellen als Parzellenstil Single-Family aus. Lassen Sie bei den anderen Einstellungen die Vorgabewerte eingestellt. Klicken Sie auf OK.
3. Wählen Sie in der Zeichnung die Flächenbeschriftung der großen Parzelle in der nordöstlichen Ecke des Geländes aus.

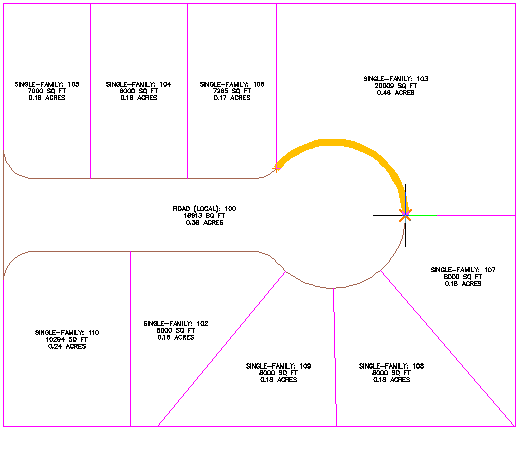

4. Legen Sie wie unten gezeigt den Start- und Endpunkt für die Parzellen-Straßenfront fest.

   Beachten Sie die gelbe Linie, die angezeigt wird, wenn Sie den Cursor zum Angeben des Endpunkts verschieben. Diese Linie deutet den Vorschlag für die Straßenfront an.

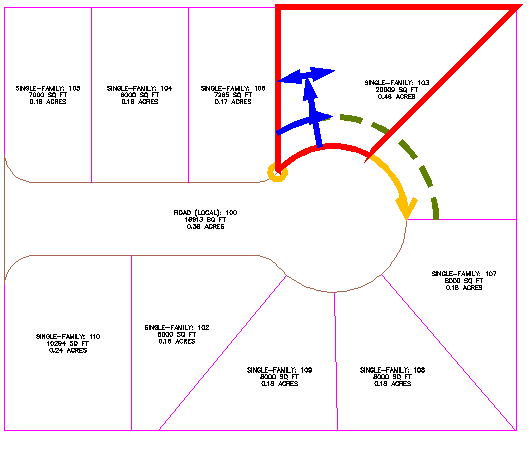

5. Klicken Sie auf die nordöstliche Ecke der Parzelle, um den Schwenkpunkt anzugeben.

   Es wird eine Vorschau angezeigt.


6. Drücken Sie die EINGABETASTE, um die Parzelle zu erstellen.

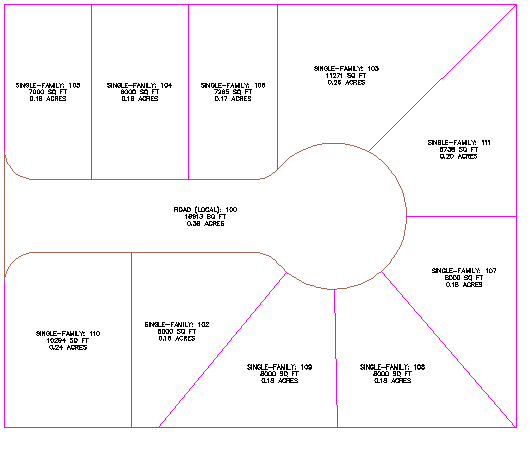

   Die neue Parzelle wird erstellt und beschriftet.


7. Drücken Sie die ESC-Taste, um den Befehl zu beenden.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 5: Arbeiten mit Achsen und Parzellen.
