Vorbereiten einer Inventor-Baugruppe als BIM-Inhalt

Als Hersteller von Produkten in der AEC-Branche möchten Sie möglicherweise Modelle erstellen, die mit BIM-Anforderungen kompatibel sind.

Benutzer von BIM-Software wie Autodesk Revit erwarten, vereinfachte Modelle zu erhalten.

Autodesk Inventor und Autodesk Configurator 360 (C360) unterstützen gemeinsam das Erstellen BIM-kompatibler Inhalte und das Bereitstellen dieser Inhalte mithilfe einer benutzerfreundlichen Weboberfläche.

Verwenden Sie Autodesk Inventor zum Erstellen des detaillierten Modells und anschließend zur Vorbereitung der BIM-Darstellung, die für das vereinfachte Modell verwendet wird.

Verwenden Sie C360 zum Publizieren der Modelle im Internet, wo AEC-Benutzer das detaillierte Modell anzeigen, es je nach Bedarf konfigurieren und das vereinfachte Modell in einem Format herunterladen können, das in Revit oder anderer BIM-Software verwende werden kann.

Vorbereiten der Inventor-Baugruppe

Erstellen Sie ein detailliertes, konfigurierbares Inventor-Produktmodell.
1. Erstellen Sie ein regelgesteuertes Modell mit iLogic. iLogic-Regeln können von Parametern gesteuert werden. Diese Parameter können auf bestimmte Werte oder Bereiche begrenzt werden.
2. Verwenden Sie ein einfaches iLogic-"Formular", um die für den AEC-Benutzer sichtbaren Parameter zu steuern.
  Weitere Informationen über iLogic finden Sie unter:
Vereinfachen Sie das Modell, indem Sie Konstruktionsansichtsdarstellungen (DVR) erstellen, die nur die Inhalte enthalten, die im exportierten BIM-Modell angezeigt werden sollen. Dies gilt sowohl für die Baugruppen der oberen Ebene und als auch für die Unterbaugruppen. Auf jeder Ebene sollten Sie Komponenten ausblenden, die:
1. für Benutzer nicht sichtbar sind, d. h. Revit-Benutzer, Architekten usw.
2. geistiges Eigentum darstellen
3. nur unerheblich zur visuellen Darstellung beitragen, z. B. kleine Bauteile wie Verbindungselemente und andere, die für Größe/Funktion/usw. nicht erforderlich sind
Weitere Informationen zu Ansichtsdarstellungen finden Sie unter So erstellen oder bearbeiten Sie Ansichtsdarstellungen und stellen sie wieder her.
Beginnend mit der Baugruppe der obersten Ebene gehen Sie bei jeder Unterbaugruppe mit einer BIM-bezogenen Konstruktionsansichtsdarstellung wie folgt vor:
1. Legen Sie die Auswahlpriorität auf Komponente fest.
2. Klicken Sie mit der rechten Maustaste auf die Unterbaugruppe, und wählen Sie Darstellung.
3. Wählen Sie im Dialogfeld die Konstruktionsansichtsdarstellung, die für das BIM-Modell erstellt wurde.
4. Klicken Sie auf OK.
5. Benennen Sie die Konstruktionsansichtsdarstellung der obersten Ebene in "BIM" um. In C360 ist es erforderlich, dass die Konstruktionsansichtsdarstellung mit dem Namen "BIM" benannt wird, da die Konstruktionsansichtsdarstellung für den Export verwendet wird. Obwohl dies nur für die Baugruppe der obersten Ebene erforderlich ist, empfiehlt es sich, denselben Namen in Unterbaugruppen zu verwenden, um die Konsistenz zu wahren.
  Anmerkung: Wird das Modell gespeichert, so wird die aktive Konstruktionsansichtsdarstellung in C360 angezeigt. Die BIM-Konstruktionsansichtsdarstellung wird beim Export in ein BIM-Format verwendet. Mit dieser Option können Sie dem AEC-Benutzer das detaillierte Modell präsentieren, der AEC-Benutzer wiederum kann das vereinfachte Modell exportieren und verwenden.

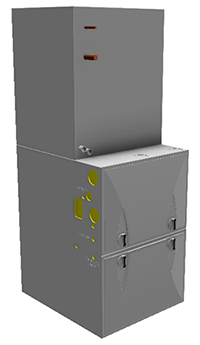

Verwenden Sie die MEP-Erstellungswerkzeuge in der Inventor-BIM-Austauschumgebung, um erforderliche BIM-Verbindungen hinzuzufügen. Weitere Informationen finden Sie unter:
Verwenden Sie Komponenten exportieren für die folgenden Aktionen:
1. Fügen Sie BIM-Metadaten für Ihr Produkt hinzu. Inventor bietet Zugriff auf:
  1. eine durchsuchbare Revit OmniClass-Liste, sodass Sie Ihr Produkt in Revit-Ausdrücken angeben können.
  2. Modelleigenschaften, die Sie exportieren möchten.
2. Geben Sie die Modellausrichtung und den Einfügepunkt an.
3. Klicken Sie unten im Dialogfeld Komponenten exportieren auf Änderungen anwenden, um die Änderungen zu speichern, ohne eine neue BIM-Datei zu erstellen.
Empfohlen: Erstellen Sie eine iProperty namens "RevitFamilyTypeName". Der Wert wird in Revit als Familientypname verwendet. Der Wert dieser Eigenschaft kann eine statische Zeichenfolge sein oder mithilfe einer iLogic-Regel im Programm zugewiesen werden, damit er für die angegebenen Parameterwerte eindeutig ist.

Hochladen zu Configurator 360

Wenn das Modell für C360 bereit und das Modell in Inventor geöffnet ist, klicken Sie auf der Registerkarte Autodesk 360auf Hochladen zu Configurator 360.

Anmerkung: C360 erfordert ein Abonnement. Wenn Sie noch nicht über ein Abonnement verfügen, werden Sie aufgefordert, eine Testversion zu beginnen. Wenn eine andere Person der C360-Administrator ist, kann das Modell komprimiert und über die C360-Weboberfläche hochgeladen werden.

Weitere Informationen über die nächsten Schritte finden Sie in den folgenden Hilfethemen zu Configurator 360:

Arbeiten mit BIM-Inhalten auf Nachfrage
Konfigurieren des Endbenutzerlmodells

Was ist OmniClass?

"Construction Classification System (auch bekannt als OmniClass™ oder OCCS) ist ein Klassifizierungssystem für das Bauwesen. OmniClass dient vielen Anwendungszwecken - angefangen beim Organisieren von Bibliotheksmaterialien, Produktbroschüren und Projektinformationen bis hin zur Bereitstellung einer Klassifizierungsstruktur für elektronische Datenbanken."

Weitere Informationen über OmniClass finden Sie unter www.omniclass.org.
