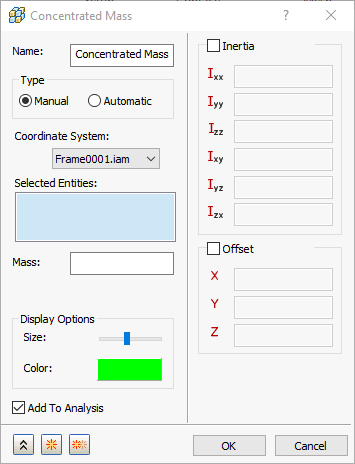

Zum Erstellen einer konzentrierten Masse klicken Sie im Zweig Modell der Modellstruktur (untere Hälfte) mit der rechten Maustaste auf Konzentrierte Massen, und wählen Sie Neu, um das folgende Dialogfeld zu öffnen.
- Name: Geben Sie den Namen des Massenelements in dieses Feld ein.
- Typ: Konzentrierte Massen können mit zwei Methoden erstellt werden:
- Manuell
- Automatisch
Die anderen Abschnitte in diesem Formular sind je nach dem ausgewählten Typ etwas unterschiedlich. Klicken Sie auf die Verknüpfungen unten auf der Seite, um weitere Informationen zu den anderen Abschnitten in diesem Formular anzuzeigen.
Konzentrierte Massen können vom Zweig Modell in der Strukturansicht in den Zweig Analyse gezogen und abgelegt werden.
Beim Hinzufügen von Konzentrierte Massen zu Analyse wird unter Idealisierungen ein einzelner Knoten mit allen konzentrierten Massen erstellt. Auf diese Weise können Sie zusätzliche konzentrierte Massen erstellen, ohne auf den Zweig Modell der Strukturansicht zugreifen zu müssen.

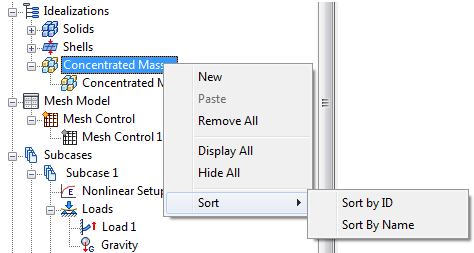

Wenn Sie mit der rechten Maustaste auf Konzentrierte Massen in der Modellstruktur Analyse/Idealisierungen klicken, sind die folgenden Optionen verfügbar:
