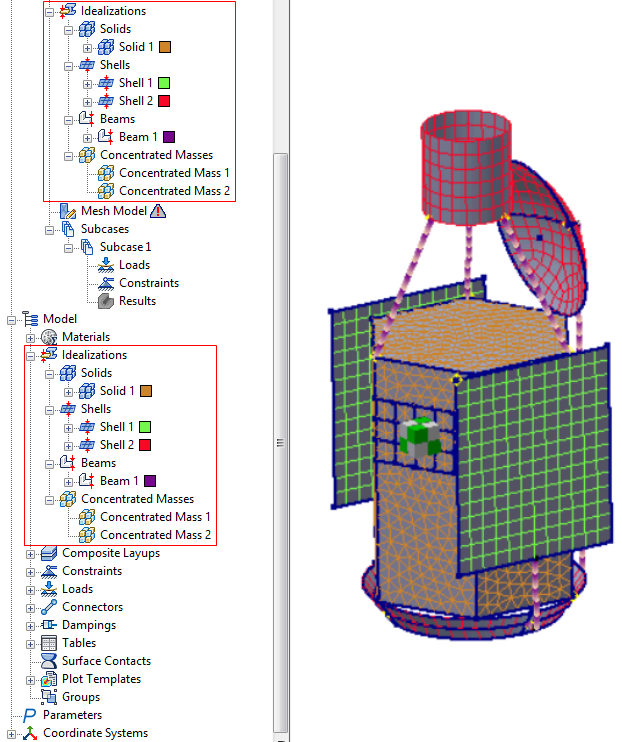

Hier werden alle physikalischen Eigenschaften eines Elements in der Modellstruktur gruppiert. Der Zweig Idealisierungen besteht bis zu aus vier Unterzweigen:
- Volumenkörper
- Schalen
- Balken
- Konzentrierte Massen
Um das Dialogfeld Idealisierungen zu öffnen, führen Sie eine der folgenden Aktionen aus:
- Klicken Sie auf Idealisierungen in der Gruppe Vorbereiten der Registerkarte der Multifunktionsleiste von Autodesk Nastran.
- Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Idealisierungen, und wählen Sie Neu aus.
Das nachstehende Dialogfeld wird angezeigt:
Die folgenden Abschnitte finden Sie im Formular Idealisierungen:
- Name: Geben Sie in dieses Feld einen Namen für die Eigenschaft ein, beispielsweise Volumenkörper-Eigenschaft.
- ID: Die ID der Eigenschaft wird automatisch von Autodesk Nastran In-CAD aktualisiert, ähnlich wie bei Materialien.
- Typ (Vorgabe ist Volumenkörperelemente): Wählen Sie den Typ der Eigenschaft für das Bauteil:
- Linienelemente: 1D-Elemente mit 6 Freiheitsgraden.
- Schalenelemente: vierseitige und dreieckige 2D-Elemente.
- Volumenkörperelemente: lineare und parabolische 3D-Tetraederelemente.
-
Elementeigenschaften/Daten:
- Eigenschaften von Linienelementen
- Eigenschaften von Schalenelementen
- Daten für Volumenkörperelement
- Zu Analyse hinzufügen: Wenn Sie dieses Kontrollkästchen aktivieren, wird diese Idealisierung automatisch der aktuellen Analyse zugewiesen (sie wird im Zweig Analyse der Modellstruktur angezeigt).
Sie können festlegen, dass ein Material oder eine Idealisierung in einer Analyse berücksichtigt werden soll. Diese Elemente befinden sich immer im Modellzweig der Strukturansicht (untere Hälfte). Von hier aus können Sie sie in die aktive Analyse kopieren. Das Kontrollkästchen Zu Analyse hinzufügen ist vorgabemäßig aktiviert.
- Material: Hiermit können Sie das neue Material
im selben Dialogfeld der physikalischen Eigenschaft definieren und das definierte Material zuweisen. Es wird automatisch unter der physikalischen Eigenschaft hinzugefügt.
- Farbe: Hiermit können Sie die Farbe der physikalischen Eigenschaft auswählen, die als Netzfarbe auf dem Bildschirm dargestellt wird.
-
Verknüpfte Geometrie: Wenn diese Option NICHT aktiviert ist, werden die Eigenschaften dem gesamten Modell zugewiesen (alle Flächen, Bauteile oder Skizzenelemente). Aktivieren Sie die Option Verknüpfte Geometrie, um eine oder mehrere bestimmte Flächen, Bauteile oder Skizzenelemente auszuwählen, denen Sie Idealisierungseigenschaften zuweisen möchten. Diese Option gilt für die folgenden Elemente:
- Volumenkörperelemente: Die Option Verknüpfte Geometrie gilt für Baugruppen. Wählen Sie die Bauteile innerhalb der Baugruppe aus, denen Idealisierungseigenschaften zugewiesen werden sollen.
- Schalenelemente: Wählen Sie die Fläche(n) aus, auf die Sie die Idealisierungseigenschaften anwenden möchten.
- Linienelemente: Wählen Sie die Skizzenelemente aus, auf die die Idealisierungseigenschaften angewandt werden sollen (gilt für die folgenden zwei Optionen für Eingabetyp):
- Eigenschafteneingabe
- Querschnitt
Bei Tragwerken werden die Querschnittseigenschaften von den Tragwerksparametern in Inventor Frame Generator oder SOLIDWORKS vorgegeben. Daher wird die Option Verknüpfte Geometrie nicht für Tragwerk-Linienelemente angezeigt.
Die anderen Abschnitte in diesem Formular variieren geringfügig, je nach Auswahl von Typ für das Element und Eingabetyp. Klicken Sie auf die Verknüpfungen am unteren Rand der Seite, um weitere Informationen zu diesen Themen anzuzeigen.
Idealisierungen können durch Ziehen und Ablegen oder Kopieren und Einfügen aus dem Zweig Modell der Strukturansicht in den Zweig Analyse übertragen werden.
Nachdem eine neue Idealisierung zur Analyse hinzugefügt wurde, erscheint sie in der entsprechenden Untergruppe (Volumenkörper, Schalen oder Träger).

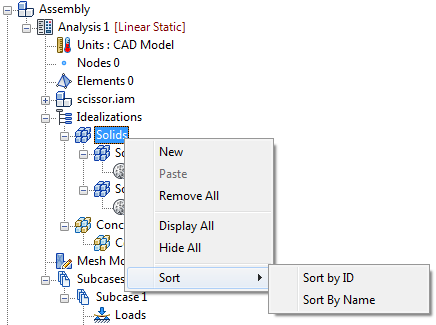

Wenn Sie mit der rechten Maustaste auf eine Untergruppe von Idealisierungen im Abschnitt Analyse der Strukturansicht klicken (Volumenkörper, Schalen, Träger oder Konzentrierte Massen), stehen die folgenden Optionen im Kontextmenü zur Verfügung:
