Il permet de créer des objets de rail.

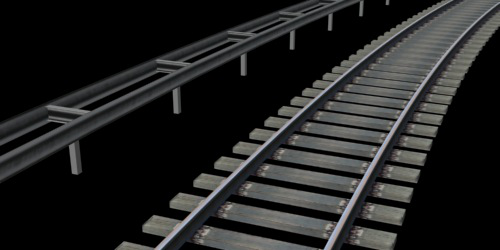

Deux styles différents d'objets de rail
Les objets de rail sont constitués de trois composants clés : un poteau, une armature et un ou deux rails. Vous pouvez désactiver un ou plusieurs de ces composants ; par exemple, pour créer uniquement des poteaux placés à intervalles réguliers ou des murs utilisant uniquement le composant rail.
L'éditeur de style d'objet rail associe un type de rail à une série de masques d'étiquette de forme.
Par défaut, les objets de rail utilisent le matériau CivilViewRails.

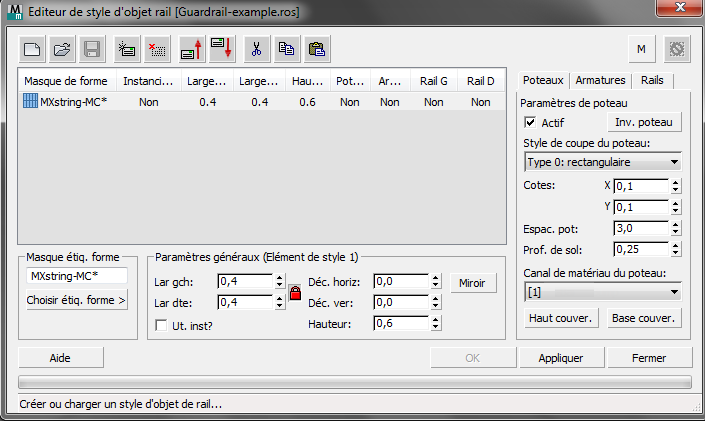

Interface
[Liste d'éléments du style d'objet de rail]
Répertorie le contenu du style ROS courant. Chaque ligne représente un élément individuel. Lorsque vous mettez un élément en surbrillance dans la liste, le groupe Paramètres généraux et l'éditeur d'élément de rail situé à droite affichent ses paramètres.
Commencer un nouveau style- Cliquez sur ce bouton pour créer un style d'objet de rail.
Ouvrir un style- Cliquez sur ce bouton pour ouvrir un style d'objet de rail créé précédemment.
Enregistrer le style- Cliquez sur ce bouton pour enregistrer le style d'objet de rail courant.
Ajouter un nouvel élément- Cliquez sur ce bouton pour ajouter un nouvel élément au style d'objet de rail courant.
Supprimer l'élément sélectionné- Cliquez sur ce bouton pour supprimer l'élément sélectionné dans le style d'objet de rail courant.
Déplacer l'élément sélectionné vers le haut- Cliquez sur ce bouton pour déplacer l'élément sélectionné d'un cran vers le haut dans le style d'objet de rail courant.
Déplacer l'élément sélectionné vers le bas- Cliquez sur ce bouton pour déplacer l'élément sélectionné d'un cran vers le bas dans le style d'objet de rail courant.
Couper l'élément- Cliquez sur ce bouton pour couper l'élément sélectionné dans le style et l'enregistrer dans le Presse-papiers.
Copier l'élément- Cliquez sur ce bouton pour copier l'élément sélectionné et l'enregistrer dans le Presse-papiers.
Coller l'élément- Cliquez sur ce bouton pour coller un élément coupé ou copié.
Vous pouvez coller un élément coupé à un autre emplacement du style courant, ainsi que coller un élément coupé ou copié dans un autre style ROS.
Autoriser plusieurs marquages par forme?-
Indique si plusieurs objets de rail peuvent être appliqués à chaque forme parent. Il s'agit d'un paramètre global défini dans le groupe de fonctions Préférences Civil View. Il est désactivé par défaut. Vous pouvez remplacer ce paramètre localement, pour un élément isolé, en modifiant l'état de ce bouton.
[Réinitialiser]- Cliquez sur ce bouton pour supprimer tous les objets placés dans la scène au cours de la session de positionnement d'objet courante.
Groupe Masque étiq. forme
- [zone de texte]
- Spécifie un masque d'étiquette de forme complet ou partiel (chaîne de caractères génériques). Civil View applique un objet de rail de ce style à chaque forme de la scène dont le nom correspond à ce masque.
- Choisir étiq. forme
- Cliquez sur ce bouton pour l'activer, puis cliquez dans une fenêtre afin de sélectionner un objet de forme. Civil View utilise le nom de la forme en tant que chaîne (de caractères génériques) initiale de masque.
Groupe Paramètres généraux
- Largeur gauche/Largeur droite
- Ces options définissent la largeur horizontale qui sépare le centre de l'objet de rail et les rails gauche et droit.
[Verrouiller]Lorsque cette option est activée, les valeurs de largeur sont verrouillées et égales. Vous pouvez désactiver le verrouillage pour obtenir des largeurs inégales. Valeur par défaut : activé.
- Ut. inst?
- Lorsque cette option est activée, elle utilise l'instanciation des paramètres de Civil View pour les objets de rail créés à partir de l'élément de style courant.
Pour les objets de rail, cela signifie que deux rails de sécurité d'autoroutes du même type peuvent partager une instance unique des paramètres utilisés pour définir les propriétés de cet objet de rail. Cela est possible, même si les trajectoires et les longueurs du rail de sécurité sont totalement différentes, car seules les propriétés du profil de rail lui-même sont instanciées, et non pas la géométrie de la forme parent.
- Déc. horiz./Déc. vert.
- Définissent les décalages généraux horizontal et vertical de l'objet de rail par rapport à l'objet de forme parent.
- MiroirLorsque cette option est activée, elle crée une copie symétrique du décalage horizontal en inversant sa valeur.
Cette option sert à convertir un objet de rail gauche en une version droite et vice versa.
- MiroirLorsque cette option est activée, elle crée une copie symétrique du décalage horizontal en inversant sa valeur.
- Hauteur
- Définit la hauteur totale de l'objet de rail depuis la base (généralement à partir du niveau du sol) jusqu'au centre de l'armature.
Editeur d'élément de style ROS
Sur la droite de l'éditeur figure un groupe de fonctions permettant de modifier les styles d'objets de rail. Il se compose de trois onglets, un pour chaque composant d'objet de rail : Poteaux, Armatures et Rails.
Groupe de fonctions Poteaux
- Actif
- Lorsque cette option est activée, l'objet de rail inclut la géométrie de poteaux. Sinon, elle ne le fait pas.
- Inv. poteau
- Permet d'inverser latéralement la coupe du poteau (utile lors de l'utilisation de poteaux de profil en "Z" avec le rail de sécurité).
- Style de coupe du poteau
- Spécifie le type de poteau : coupe rectangulaire ou profil en "Z".
- Cotes
- Définissent les cotes X et Y du poteau.
- Espacement des poteaux
- Définit l'espacement entre les poteaux adjacents.
- Profondeur du sol
- Définit la profondeur des poteaux en dessous du niveau du sol.
- Canal de matériau de poteau
- Permet de choisir le canal de matériau dans le matériau CivilViewRails à appliquer à la géométrie du poteau.
- Couvercle en haut
- Lorsque cette option est activée, un couvercle géométrique est placé sur la partie supérieure du poteau.
- Base couver.
- Lorsque cette option est activée, un couvercle géométrique est placé sur la partie inférieure du poteau.
Groupe de fonctions Armatures
L'armature est le lien horizontal entre les deux éléments de rail.
- Actif
- Lorsque cette option est activée, l'objet de rail inclut la géométrie de l'armature. Sinon, elle ne le fait pas.
- Style de coupe d'armature
- Spécifie le type d'armature : coupe rectangulaire ou profil en "I".
- Profondeur d'armature (X)/Hauteur d'armature (Y)
- Définit les dimensions horizontale et verticale de l'armature.
- Espacement de l'armature
- Définit l'espacement entre le bord extérieur de l'armature et la face extérieure du rail. Cela permet de s'assurer que la géométrie de l'armature n'est pas visible à travers la face extérieure des rails.
- Canal de matériau d'armature
- Permet de choisir le canal de matériau dans le matériau CivilViewRails à appliquer à la géométrie de l'armature.
Groupe de fonctions Rails
- Gauche actif/Droite actif
- Lorsque cette option est activée, la géométrie du rail gauche ou droit fait partie de l'objet de rail. Lorsque cette option est désactivée, le côté gauche ou droit du rail n'est pas présent.
- Style de coupe du rail
- Sélectionne le type de rail :
- Type 0: Coupe verticale à bride
Une ligne de profil en long de rail en "[" avec une bride
- Type 1: Coupe verticale simple
Une coupe verticale simple de rail
- Type 2: Coupe rail
une ligne de profil en long de rail en "n" (convient à la modélisation de voies ferrées)
- Type 3: Coupe en W
Une ligne de profil en long de rail en "W"
- Type 4: Coupe en W (lissage)
Une ligne de profil en long de rail en "W" avec lissage appliqué
- Type 5: Panneau polyg. vert.
Ligne de profil en long de panneau polygonal
- Type 0: Coupe verticale à bride
- Profondeur de base du rail
- Définit la profondeur de la géométrie du rail.
- Profondeur de bride/Décalage de bride
- Définissent les cotes de la bride (si ce style de rail dispose d'une bride).
- Canal de matériau du rail
- Spécifie le canal de matériau dans le matériau CivilViewRails à appliquer à la géométrie du rail.
- Répétition UV mat[ériau]
- Définit le nombre de fois que le matériau est répété le long de chaque segment de rail.
