Groupe de fonctions Créer >
(Systèmes) > Standard > panneau déroulant Type d'objet > bouton Structures
Panneau déroulant Attribution chaîne CI (phase de création uniquement)
Contient les outils permettant de créer rapidement une chaîne de structure en appliquant automatiquement une Résolution CI. Permet également la création d'une structure sans Résolution CI.
- Liste déroulante Solution CI
-
Spécifie le type de solution CI devant être automatiquement appliquée si l'option Affecter à enfants est activée.
- Affecter à enfants
-
Lorsque cette case est cochée, une solution CI spécifiée est affectée à toutes les nouvelles structures, y compris la première (racine). Lorsque l'option est désactivée, un contrôleur Transformation PRE standard est affecté aux structures. Cette option est désactivée par défaut.
Remarque : Si vous définissez Solution CI sur SolutionCISpline et activez Affecter à enfants, la boîte de dialogue Solution CI Spline s'affiche après la création des structures. - Affecter à racine
-
Lorsque cette case est cochée, une solution CI est affectée à toutes les nouvelles structures, y compris la première (racine).
L'activation de l'option Affecter à enfants entraîne l'activation de l'option Affecter à racine.

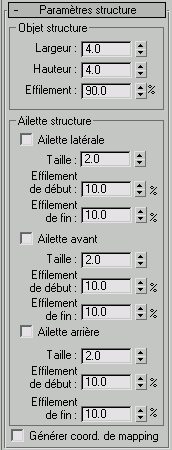

Panneau déroulant Paramètres structure (phase de création et de modification)
Ces commandes changent l'aspect des structures. Ils sont également disponibles dans le panneau déroulant Outils de réglage ailette de la boîte de dialogue Outils de structure.
- Largeur/Hauteur
-
Les tailles respectives de la structure.
- Effilement
-
La définition d'effilement sur 0 produit une structure en forme de boîte. Des valeurs élevées ont pour effet de resserrer la structure à l'emplacement où elle rejoint sa structure enfant, tandis que des valeurs faibles élargissent cette extrémité de la structure.
- Ailettes de structure
-
Utilisez les cases à cocher pour activer ou désactiver les ailettes sur les côtés de la structure et les paramètres numériques permettant de contrôler la taille des ailettes et les paramètres d'effilement.
- Générer coord. de mapping
-
Crée des coordonnées de mapping sur la structure. Si vous effectuez des rendus de structure et appliquez des matériaux, ils utilisent ces coordonnées de mapping.
