Panneau d'importation de fichiers DXF

Permet d'importer simultanément dans Civil View les données de plusieurs fichiers DXF.

Menu Civil View > Importation de géométrie > Fichiers DXF > panneau d'importation de fichiers DXF
Explorateur Civil View > groupe de fonctions supérieur > Entrée Objets Civil View > Cliquez avec le bouton droit de la souris sur l'entrée Objets importés ou sur l'entrée Surfaces qu'elle contient. > Menu contextuel > Importer (d'un fichier DXF) > panneau d'importation de fichiers DXF

Le panneau d'importation de fichiers DXF de Civil View affiche les options d'importation DXF déjà disponibles dans 3ds Max.

Le format DXF est utile pour importer des données à partir d'applications de génie civil qui ne prennent pas en charge les formats de fichier GENIO, 12D ASCII ou LandXML.

Outre les caractéristiques de la fonction d'importation DXF standard de 3ds Max, le panneau d'importation de fichiers DXF de Civil View offre les possibilités suivantes :

Affectation automatique de matériau
Civil View part du principe que les fichiers DXF sont organisés de sorte que chacun comporte une partie spécifique de la même surface de terrain, mais utilise un matériau différent.
Basculement automatique de surface
Coloration automatique des fils
Importation de fichiers en différé

Conseil : Avant d'importer des données DXF, consultez les informations relatives aux valeurs de décalage globales Civil View.

Interface

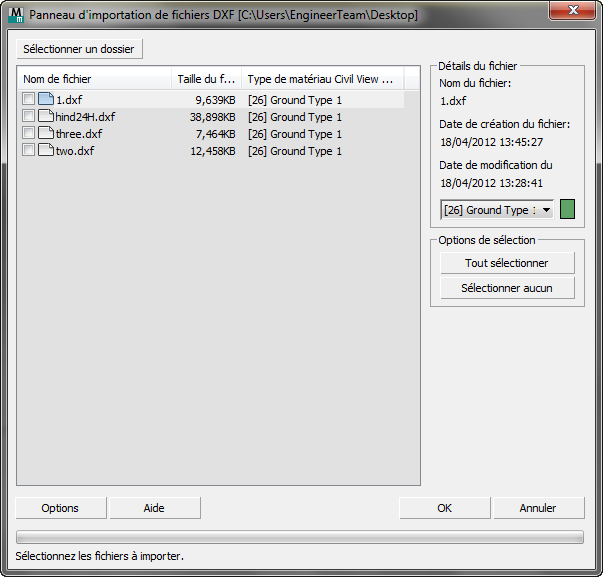

Sélectionner un dossier: Cliquez sur ce bouton pour ouvrir une boîte de dialogue vous permettant d'accéder au dossier contenant les fichiers DXF que vous souhaitez utiliser.
[liste des fichiers]: Répertorie tous les fichiers DXF du répertoire actif. Affiche également la taille de chaque fichier en kilo-octets et le canal de matériau CivilViewSurfaces associé à chaque fichier (voir ci-dessous).
Vous pouvez sélectionner un fichier dans la liste en activant sa case à cocher.

Groupe Détails du fichier DXF

Affiche les informations relatives au fichier mis en surbrillance.

[Liste déroulante Canal de matériau]

Affiche le sous-matériau et la couleur filaire affectés au fichier DXF mis en surbrillance. Les sous-matériaux sont des canaux du matériau CivilViewSurfaces.

Par défaut, l'affectation de sous-matériau est dérivée du premier caractère du nom du fichier DXF, conformément à la convention suivante (cette convention est sensible à la casse) :

Le nom du fichier DXF commence par...	Représentant	Couleur filaire	Sous-matériau
C	Route	[50 50 75]	Asphalte 18
G	Terrain	[50 125 50]	Sol 27 type 2
L	Eau	[65 65 160]	Eau 20
H	Surface dure	[75 75 100]	Béton 22
F	Piste cyclable	[160 160 135]	Asphalte rouge 19
(Autre)	Terrain	(Aléatoire)	Sol 26 type 1

Par exemple, le canal de matériau 18 (Asphalte) sera appliqué aux surfaces contenues dans le fichier DXF nommé Carriageway1.dxf . Le canal de matériau Sol 27 type 2 sera appliqué aux surfaces figurant dans le fichier DXF nommé Ground1.dxf .

Vous pouvez utiliser la liste déroulante pour modifier l'affectation de sous-matériau par défaut et l'échantillon de couleur pour changer de couleur filaire par défaut.

Groupe Options de sélection

Tout sélectionner: Cliquez sur ce bouton pour sélectionner tous les fichiers de la liste.
Tout désélectionner: Cliquez sur ce bouton pour désélectionner tous les fichiers de la liste.

Options: Cliquez sur l'onglet Options d'importation du groupe de fonctions Préférences Civil View où vous pouvez définir une gamme de valeurs par défaut d'importation de géométrie, tels que l'angle seuil de lissage du maillage.
Chaque objet Civil View provenant de données de triangulation MX reçoit un premier canal de matériau par défaut qui est affecté à tous les triangles non groupés ou non identifiés. Le canal de matériau par défaut pour les surfaces importées peut également être défini dans le groupe de fonctions Préférences Civil View.
