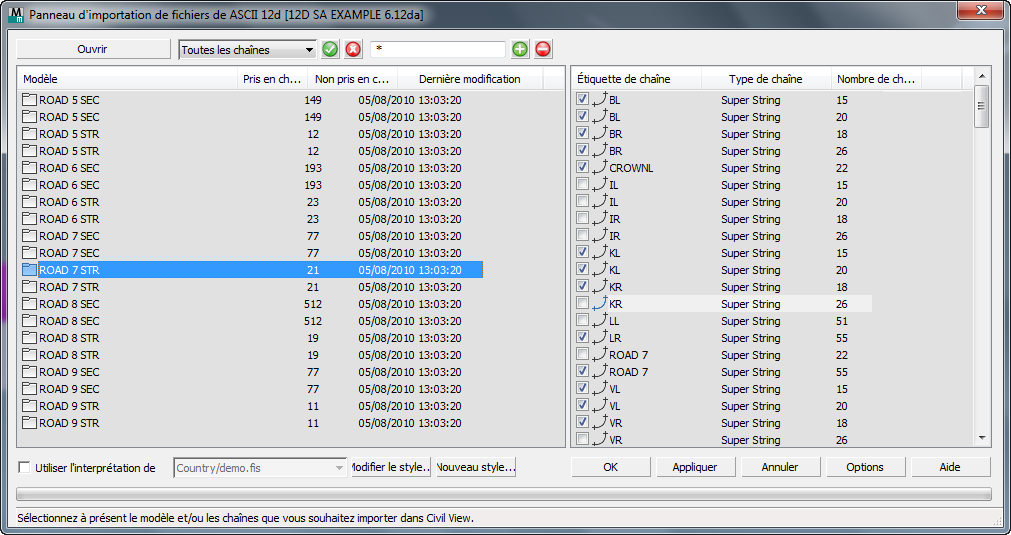

Panneau d'importation de fichiers de ASCII 12d

Permet d'importer les données 12D Model dans Civil View.

Le format de fichier ASCII 12D constitue le format d'importation/exportation standard utilisé par le logiciel 12D Model™, une application de conception d'ingénierie civile développée par 12D Solutions Pty Ltd. Les fichiers 12D possèdent généralement l'extension  .12da .

Conseil : Reportez-vous à la rubrique Valeurs de décalage globales de Civil View avant d'importer des données depuis 12D Model.

Concepts

Types de chaînes 12D Model pris en charge

Civil View prend en charge les types de chaînes 12D Model suivants :

  • Chaînes 2D
  • Chaînes 3D
  • Chaînes 4D
  • Chaînes Arc
  • Chaînes Cercle
  • Chaînes Face
  • Chaînes Ligne caractéristique
  • Chaînes Interface
  • Chaînes Tuyau
  • Chaînes Polyligne
  • Chaînes Super
  • Boîtes

Civil View ne prend pas en charge les types de chaînes 12D Model suivants :

  • Chaînes Axe
  • Chaînes Drainage
  • Chaînes Pipeline
  • Cadres de tracé
  • Chaînes Super axe
  • Boîtes Super
  • Chaînes de texte

Attributs de texture 12D Model

12D Model utilise des attributs de texture pour identifier les matériaux devant être attribués à des zones spécifiques d'une boîte ou d'une chaîne de triangulation.

Les attributs de texture de 12D Model se composent d'un code alphanumérique pouvant être associé à chaque triangle d'une boîte. Civil View est en mesure de lire ces attributs de texture, et la façon dont ils sont interprétés est définie par un fichier de configuration personnalisable nommé civilview.cfg. Ce fichier de configuration est enregistré dans le dossier /plugcfg (une copie de ce dossier existe pour chaque langue utilisée par 3ds Max).

Interface

Ouverte
Cliquez sur ce bouton pour ouvrir une boîte de dialogue Fichier et rechercher le fichier ASCII 12D que vous souhaitez utiliser.

Remarques importantes

  1. Pour vous assurer que la fonctionnalité de mise à jour des objets fonctionne correctement dans Civil View, il est recommandé d'éviter les étiquettes de chaîne en double ou vides dans votre modèle 12D Model.
  2. Les attributs personnalisés de vos chaînes et modèles 12D Model sont ignorés.
  3. Les chaînes non référencées dont aucun nom de modèle n'est associé ne sont pas prises en compte.
  4. Les chaînes 12D Model contenant des espaces sont importées en tant qu'objets forme contenant plusieurs splines.
  5. Importez uniquement les chaînes susceptibles de faire partie de la visualisation. L'importation de chaînes dont vous n'avez pas besoin pour la visualisation aura pour effet de ralentir les performances de 3ds Max. Vous pourrez toujours importer des chaînes supplémentaires par la suite.
  6. Tous les niveaux nuls trouvés dans les chaînes 12D Model importées sont convertis en un niveau 0.000.
  7. Civil View mémorise les chaînes 12D Model qui ont été importées dans chaque scène, empêchant ainsi la même chaîne d'être importée plusieurs fois.

[options de sélection]

Cette zone de contrôles contient des options de filtrage pour vous aider à sélectionner les parties d'un ou plusieurs modèles.

[liste déroulante des types de chaînes]
Vous permet de choisir Toutes les chaînes (valeur par défaut) ou l'un des types de chaînes donnés disponibles dans le modèle actif.
[bouton coche]
Cliquez pour sélectionner les chaînes correspondant à votre choix dans la liste déroulante.
[bouton x]
Cliquez pour désélectionner les chaînes.
[champ générique]
Permet d'affiner la sélection de chaîne en saisissant une expression générique. Valeur par défaut = * (Sélectionner tout).

Vous pouvez également utiliser la liste de contenu du fichier pour sélectionner les fichiers un par un, ou cliquez avec le bouton droit sur la liste pour afficher un menu contenant des options de sélection supplémentaires.

[bouton signe plus(+)]
Cliquez pour sélectionner les chaînes correspondant au champ comportant des caractères génériques.
[Bouton du signe Moins]
Cliquez pour désélectionner les chaînes qui correspondent au caractère générique.
[liste de modèles]
Répertorie les modèles du fichier 12D Model. Cliquez sur un modèle pour le mettre en surbrillance. Vous ne pouvez sélectionner qu'un seul objet à la fois. Vous pouvez cependant sélectionner les chaînes de plusieurs modèles avant de fermer le groupe de fonctions d'Importation du fichier de modèle.
[liste des contenus de fichiers]

Répertorie les chaînes contenues dans le modèle mis en surbrillance, par étiquette. Cette liste affiche également le type de chaîne et le nombre de points. Pour les chaînes de triangulation, le nombre de triangles identifiés sur chaque chaîne est aussi affiché.

Certaines étiquettes de chaîne dans la liste pourraient être grisées. Ceci pourrait se produire pour plusieurs raisons :

  • La chaîne a déjà été importée dans la scène courante.

    Civil View compare automatiquement toutes les chaînes et tous les noms de modèles par rapport à ceux déjà importés. Si une combinaison d'étiquette de chaîne et de nom de modèle existe déjà dans la scène courante, l'élément de liste correspondant est désactivé dans ce groupe de fonctions.

  • Le type de chaîne n'est pas pris en charge par Civil View.

[styles d'interprétation de ligne caractéristique]

Utilisez ces commandes pour sélectionner un style d'interprétation de ligne caractéristique à appliquer aux chaînes importées.

L'interprétation de ligne caractéristique associe des styles de création d'objets Civil View prédéfinis avec des objets lors de leur importation. Les types de définitions des styles qui peuvent être référencés dans un style d'interprétation de ligne caractéristique incluent :

  • Styles d'objet balayé

  • Styles de positionnement d'objet

  • Styles de marquages au sol

  • Styles d'objet de rail

  • Styles d'objet de bâtiment

L'application de l'interprétation de ligne caractéristique supprime une partie du travail associé au développement de modèles de visualisation issus de données de génie civil. Les rails de sécurité, les marquages routiers, le mobilier urbain, les rails de trains et les véhicules peuvent être placés dans une scène de façon totalement automatique à partir d'une bibliothèque de styles prédéfinis.

Si l'interprétation de ligne caractéristique est désactivée, les objets de forme créés à partir des données importées d'un fichier 12D Model sont colorés suivant le tableau de correspondance des couleurs du fichier civilview.cfg fourni avec Civil View. Ce fichier peut être personnalisé. Il est stocké dans le dossier \plugcfg (une copie de ce dossier existe pour chaque langue utilisée par 3ds Max).

Modifier le style
Cliquez pour ouvrir l'Editeur de style d'interprétation de ligne caractéristique et chargez le style sélectionné d'interprétation de ligne caractéristique prédéfini.
Nouveau style
Cliquez pour ouvrir la boîte de dialogue Editeur de style d'interprétation de ligne caractéristique pour lancer la création d'un nouveau style d'interprétation de ligne caractéristique.
Options
Cliquez sur l'onglet Options d'importation du groupe de fonctions Préférences Civil View où vous pouvez définir une gamme de valeurs par défaut d'importation de géométrie, tels que l'angle seuil de lissage du maillage.

Chaque objet Civil View provenant de données de triangulation MX reçoit un premier canal de matériau par défaut qui est affecté à tous les triangles non groupés ou non identifiés. Le canal de matériau par défaut pour les surfaces importées peut également être défini dans le groupe de fonctions Préférences Civil View.

Sujet parent : Groupes de fonction Importation de géométrie de Civil View
