Un objet booléen combine au moins deux objets en effectuant une opération logique sur leur géométrie. En général, les objets se chevauchent, mais cela n'est pas une nécessité. Les deux objets d'origine sont les opérandes et l'objet booléen proprement dit est le résultat de cette opération.

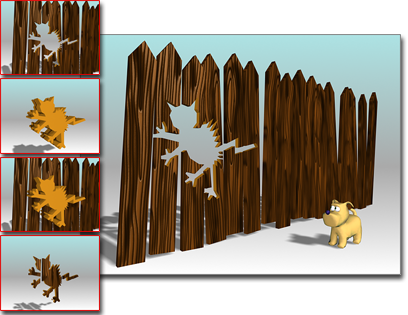

L'illustration suivante présente des opérations booléennes classiques :
La clôture est l'opérande A, le chat l'opérande B
En haut à gauche et à droite : A moins B
Deuxième en haut à gauche : B moins A
Deuxième en bas à gauche : union
Tout en bas à gauche : intersection
En géométrie, les opérations booléennes standard sont les suivantes :
- Union : l'objet booléen contient le volume des deux objets d'origine. La partie d'intersection ou de chevauchement des formes géométriques est supprimée.
- Intersection : l'objet booléen contient uniquement le volume qui était commun aux deux objets d'origine (en d'autres termes, la partie superposée).
- Soustraction (ou écart) : l'objet booléen contient le volume de l'objet initial duquel le volume d'intersection a été soustrait.
3ds Max propose trois types principaux d'objet booléen :
En outre, les opérations booléennes sont disponibles avec les splines éditables et les objets corps.
