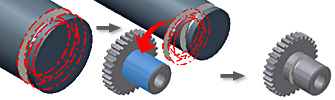

Créez une iFonction à partir d'une iPièce ou à partir d'un ensemble de fonctions et spécifiez la géométrie servant à la positionner sur une pièce. Vous pouvez modifier des fichiers d'iFonctions, des iFonctions placées et des esquisses d'iFonction.
Créer une iFonction
- Sur le ruban, cliquez sur l'onglet Gérer
le groupe de fonctions Auteur Extraire une iFonction
. - Sur le modèle ou dans le navigateur, sélectionnez une ou plusieurs fonctions à extraire.
- Dans la boîte de dialogue Extraire une iFonction, utilisez les flèches pour ajouter (ou supprimer) des paramètres d'esquisse de la zone Fonctions sélectionnées à la zone Paramètres dimensionnels. La première fonction d'esquisse répertoriée est la fonction de base, utilisée pour positionner l'iFonction placée.
- Si vous le souhaitez, vous pouvez définir le type sur iFonction standard ou iFonction de poinçonnage de tôlerie. Une iFonction de tôlerie requiert un seul point d'esquisse de marque de centre dans l'esquisse de la fonction. En outre, vous pouvez sélectionner l'option Dépliage en mise à plat pour les iFonctions pouvant être dépliées.
- Cliquez deux fois sur les noms de paramètre dans l'arborescence des fonctions ou sur la fenêtre des paramètres pour leur attribuer des noms significatifs.
- Nom. S'affiche dans le navigateur lorsque vous placez l'iFonction.
- Valeur. La valeur actuelle est la valeur par défaut. Le paramètre Limite restreint la nouvelle valeur.
- Limite. Menu déroulant qui limite les entrées dans la zone Valeur et comporte trois options :
- Aucun. N'applique aucune restriction sur la valeur de paramètre.
- Intervalle. Vous permet d'indiquer des valeurs minimales et maximales, en utilisant notamment les symboles de l'infériorité, de l'égalité et de l'infini. Dans la zone Valeur min., les valeurs négatives permettent de modifier la direction de la profondeur ou la position d'une courbe d'esquisse par rapport à une arête.
- Liste. Affiche les valeurs que vous collez depuis le Presse-papiers ou que vous entrez.
- Invite. Affiche le texte que vous entrez dans une boîte de dialogue lors du placement de l'iFonction sur une pièce.
- Dans la zone Géométrie de position, cliquez deux fois sur les valeurs indiquées sous Nom et Invite pour donner un nom descriptif à la fonction et des instructions de positionnement de l'iFonction lors de son placement dans le fichier pièce. Par exemple, Plan de contour 3 (nom) et Choisir un plan de contour (invite).
- Si vous le souhaitez, vous pouvez créer une esquisse pour représenter l'iFonction, puis utiliser l'option Sélectionner l'esquisse pour créer une représentation simplifiée de la fonction.
- Enregistrez l'iFonction sous un nom unique.
Démonstration de la création d'une iFonction
Modification de fichiers ou d'esquisses d'iFonctions
- Ouvrez un fichier d'iFonctions et, sur le ruban, cliquez sur l'onglet iFonction le groupe de fonctions iFonction Modifier l'iFonction.
- Dans la boîte de dialogue Modifier l'iFonction, utilisez les flèches pour ajouter (ou supprimer) des paramètres d'esquisse de la zone Fonctions sélectionnées à la zone Paramètres dimensionnels. La première fonction d'esquisse répertoriée est la fonction de base, utilisée pour positionner l'iFonction placée.
- Cliquez deux fois sur les noms de paramètre dans l'arborescence des fonctions ou sur la fenêtre des paramètres pour leur attribuer des noms significatifs.
- Nom. S'affiche dans le navigateur lorsque vous placez l'iFonction.
- Valeur. La valeur actuelle est la valeur par défaut. Le paramètre Limite restreint la nouvelle valeur.
- Limite. Menu déroulant qui limite les entrées dans la zone Valeur et comporte trois options :
- Aucun. N'applique aucune restriction sur la valeur de paramètre.
- Intervalle. Vous permet d'indiquer des valeurs minimales et maximales, en utilisant notamment les symboles de l'infériorité, de l'égalité et de l'infini. Dans la zone Valeur min., les valeurs négatives permettent de modifier la direction de la profondeur ou la position d'une courbe d'esquisse par rapport à une arête.
- Liste. Affiche les valeurs que vous collez depuis le Presse-papiers ou que vous entrez.
- Invite. Affiche le texte que vous entrez dans une boîte de dialogue lors du placement de l'iFonction sur une pièce.
- Dans la zone Géométrie de position, cliquez deux fois sur les valeurs indiquées sous Nom et Invite pour donner un nom descriptif à la fonction et des instructions de positionnement de l'iFonction lors de son placement dans le fichier pièce.
- Dans le navigateur, cliquez sur l'iFonction avec le bouton droit de la souris et ajoutez une ou plusieurs iPropriétés personnalisées. Les propriétés personnalisées sont ajoutées à l'onglet correspondant du fichier pièce qui utilise l'iFonction. Cliquez ensuite sur Appliquer.
Renommer une iFonction
- Dans la boîte de dialogue Extraire une iFonction, dans l'arborescence de la fonction, cliquez sur le niveau supérieur avec le bouton droit de la souris.
- Dans la zone de modification, entrez un nouveau nom. Ce nouveau nom attribué à la fonction s'affiche dans le navigateur lorsque vous placez l'iFonction, mais n'a aucune incidence sur son nom de fichier.
Remarque : N'utilisez ni espaces, ni caractères spéciaux dans les noms de fonctions. Pour faciliter la manipulation de l'iFonction, donnez des noms similaires à l'iFonction et à son fichier (.ide).
Modification d'une iFonction placée
- Dans le navigateur, cliquez sur l'iFonction avec le bouton droit de la souris, puis choisissez Modifier l'iFonction.
- Cliquez sur Position, puis sélectionnez une nouvelle face ou un nouveau plan de construction pour repositionner l'iFonction.
- Pour modifier la valeur d'un paramètre, cliquez sur la ligne correspondante et entrez une autre valeur.
- Pour réorienter le système de coordonnées, cliquez sur le symbole Déplacer le système de coordonnées
, puis déplacez ou faites pivoter l'iFonction.
Remarque : Vous ne pouvez pas ajouter ou supprimer une géométrie ou des paramètres.
