Utilisez les outils de simplification pour réduire la complexité des modèles et accélérer le référencement dans le processus de conception.

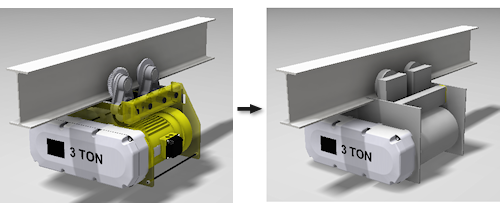

Si vous ne souhaitez pas afficher tous les détails disponibles pour un ensemble dans un fichier pièce (.ipt), créez une représentation simple, c'est-à-dire contenant uniquement les informations les plus importantes, telles que les points de montage. Utilisez les outils de simplification pour réduire la complexité des modèles et simplifier/accélérer le référencement dans le processus de conception.
Par exemple, vous pouvez simplifier un modèle pour :
- supprimer la propriété intellectuelle afin que le modèle puisse être partagé avec les clients sans possibilité d'ingénierie inverse,
- améliorer les performances.
Aperçu de la procédure
- Ouvrez un fichier de l'ensemble (.iam). Cliquez sur l'onglet Simplifier.
- Cliquez sur Inclure des composants et indiquez les composants inclus dans la version simplifiée.
- Définissez des enveloppes pour remplacer une géométrie complexe.
- Combinez les composants en une seule et même pièce simplifiée.
Cliquez ici pour afficher le workflow étape par étape consacré à la création d'un modèle RFA convivial.
