Les fichiers raster (ou d'images) sont des données à base de pixels, comme des photographies numériques, que vous pouvez utiliser comme arrière-plan pour les données d'objet et de dessin. Par exemple, vous pouvez afficher une photographie aérienne d'une ville sous un calque de rues. Les fichiers raster sont regroupés par catalogue afin d'optimiser les performances. Créez un catalogue raster dans le cadre du processus de chargement.

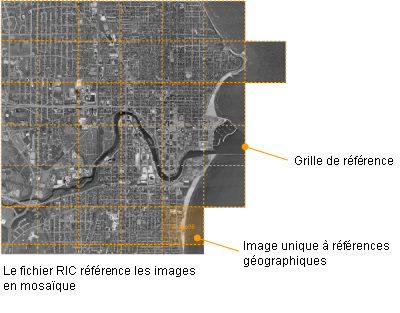

- Un fichier de catalogue d'images raster (RIC) contient une liste de fichiers d'images et leurs coordonnées inférieure gauche et supérieure droite. Lorsque vous accédez à un calque qui fait référence à un catalogue raster, le serveur analyse le fichier RIC pour trouver les images qui correspondent à la zone en cours de visualisation, puis envoie uniquement les données relatives à cette zone.
- Un fichier d'image individuel doit comporter des références géographiques ; autrement dit, il doit être associé à un fichier (TFW, par exemple, pour les fichiers TIFF) qui spécifie l'emplacement d'une image avec le système de coordonnées utilisé dans la carte.
- Les fichiers TIFF, ECW et MrSID sont chargés sans conversion. Tous les autres formats sont convertis au format TIFF au cours du processus de chargement.
Formats de fichier d'image raster
Le tableau suivant décrit brièvement les formats de fichier d'image raster pris en charge par Autodesk Infrastructure Studio :
| Format | Extension de fichier | Description |
|---|---|---|
| BMP | .bmp | Microsoft Windows Bitmap |
| CALS | .cal | Format CALS MIL-R-28002A de type 1 |
| ECW | .ecw | Enhanced Compression Wavelet |
| GeoSPOT | .bil | Band Interleaved (GeoSPOT, autres). Remarque : les fichiers GeoSPOT requièrent leurs fichiers index de couleur associés dont l'extension est .clr. Le fichier CLR doit se trouver dans le même répertoire que le fichier BIL. |
| JPEG | .jpg .jpeg | Joint Photographic Experts Group |
| MrSID | .sid | base de données MrSID |
| PNG | .png | Portable Network Graphic |
| TGA | .tga | Format TrueVision Targa 2.0 |
| TIFF | .tif, .tiff | Format Tagged Image File |
Formats de fichier de géoréférencement
Le tableau suivant répertorie les formats de fichier raster pris en charge par Autodesk Infrastructure Studio et les fichiers de géoréférencement associés.
| Formats de fichier raster | Formats de fichier de géoréférencement |
|---|---|
| .bmp | .bpw, .tab |
| .cal | .clw, .tab |
| .ecw | |
| .jpg/.jpeg | .jgw, .tab |
| .png | .pgw, .tab |
| .sid | |
| .tga | .taw, .tab |
| .tif/.tiff | .tfw, .tab |
