Plusieurs jeux

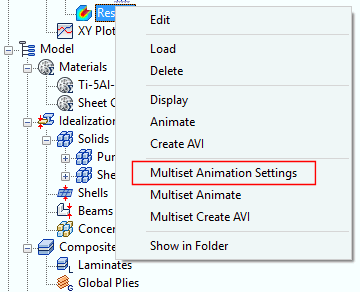

Cliquez avec le bouton droit sur Résultats en dessous de Cas de charge et choisissez Animation de plusieurs jeux pour démarrer l'animation.

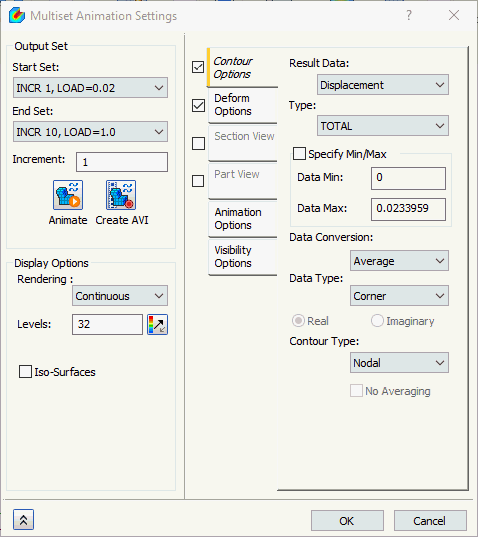

Cliquez avec le bouton droit sur Résultats en dessous de Cas de charge et choisissez Paramètres d'animation de plusieurs jeux pour modifier les paramètres de l'animation. Le formulaire Paramètres d'animation de plusieurs jeux s'ouvre.

Les options suivantes sont disponibles dans ce formulaire :

• Jeu de sortie :
  • Jeu de début : jeu de résultats utilisé au début de l'animation.
  • Jeu de fin : jeu de résultats utilisé à la fin de l'animation.
  • Incrément : lorsque plusieurs jeux sont utilisés, une option Incrément s'affiche pour vous permettre de spécifier l'incrément de progression de l'animation dans les jeux de résultats.
  • Animer : configure et lance l'animation avec les paramètres actuels ou arrête l'exécution de l'animation.
  • Créer un fichier AVI : enregistre l'animation dans un fichier .AVI.
• Options d'animation :



  • Délai (ms) : durée entre les images.
  • Mode :
    • Demi : chargement de charge positive. L'animation commence avec le résultat correspondant à une charge nulle et finit avec le résultat correspondant à la charge maximale.
    • Entier : chargement et déchargement de charge positive. L'animation commence avec le résultat correspondant à une charge nulle, continue jusqu'au résultat correspondant à la charge maximale, puis modélise l'évolution inverse (retour à la condition de charge nulle).
  • Interpolation de spline : pour les animations de plusieurs jeux, interpole les sorties intermédiaires, en augmentant le nombre d'images pour correspondre au nombre spécifié.

Les onglets de la boîte de dialogue décrits ci-dessous sont les mêmes que ceux que vous pouvez trouver dans la boîte de dialogue Tracé. Cliquez sur les liens fournis pour vous reporter à la section Modèles de tracé de l'Aide pour plus d'informations sur chaque onglet.

• Options de contour : permet de choisir les données de résultat à tracer au cours de l'animation. Une plage de valeurs maximales et minimales peut être spécifiée, ainsi que les différents types de rendu.
• Options de déformation : cette section permet de choisir le vecteur de sortie pour la déformation. Le tracé peut être mis à l'échelle en fonction d'un pourcentage de la taille du modèle ou d'une valeur réelle.
• Vue de section : cette section vous permet de choisir le plan de section pour le traçage.
• Vue du composant : cette section vous permet de sélectionner le composant pour l'animation d'un composant spécifique.
• Options de visibilité : cette section vous permet d'activer ou de désactiver les fonctionnalités à l'aide de la bascule pour les afficher ou les masquer.
