Exercice 5

Précédent : Chapitre 11 | Suivant : Chapitre 12

Cet exercice va vous apprendre à définir les paramètres d'analyse, démarrer l'analyse et en vérifier la bonne exécution.

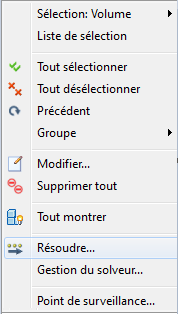

1. Cliquez avec le bouton droit de la souris hors du modèle et cliquez sur Résoudre…

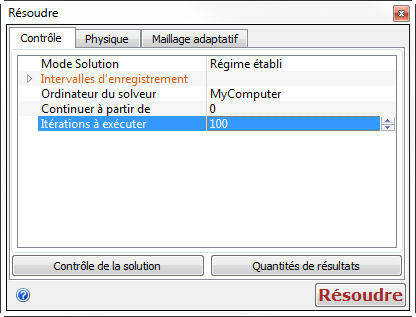

2. Dans l'onglet Contrôle, Itérations à exécuter = 100.

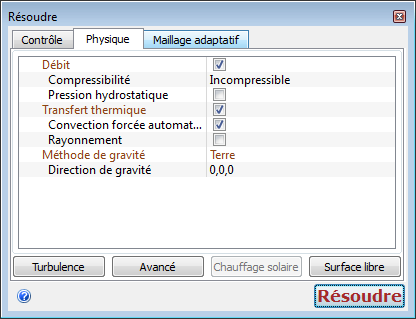

3. Dans l'onglet Physique , activez Transfert thermique et Convection forcée automatique . Cliquez sur Résoudre .

Remarque : L'option Convection forcée automatique peut réduire le temps d'analyse de 40% en traitant d'abord la solution d'écoulement, puis la solution thermique. (Cette option n'est pas adaptée aux problèmes de convection naturelle puisque l'écoulement et le transfert thermique sont interdépendants.)

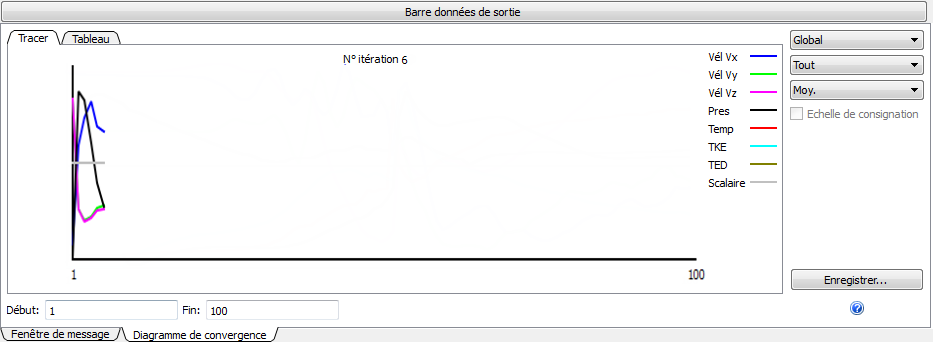

4. Une fois que l'analyse a démarré à l'issue du traitement du démarrage, la progression de la résolution est tracée sur la barre des données de sortie du Contrôle de la convergence :

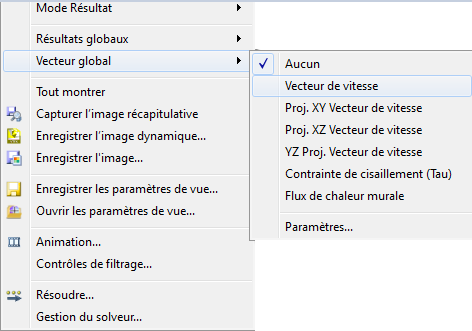

5. Lorsque ce graphique apparaît, cliquez avec le bouton droit de la souris en dehors du modèle, développez Vecteur global et cliquez sur Vecteur de vitesse.

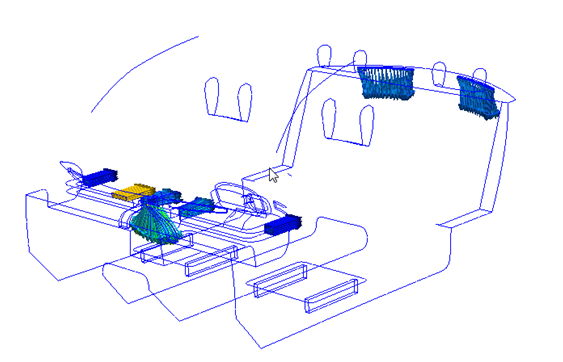

6. Passez la vue en mode Contour et assurez-vous que l'écoulement pénètre par l'avant de l'habitacle et sort par l'arrière.

Remarque : L'arrière est l'emplacement auquel les conditions limites de pression sont appliquées.

7. Si les vecteurs n'apparaissent pas comme montré ci-dessus, cliquez avec le bouton droit de la souris et sélectionnez Résoudre... Cliquez sur Arrêter dans la boîte de dialogue Résoudre. Vérifiez les affectations de matériau, les conditions limites, les directions du débit et les paramètres du maillage, et corrigez-les si nécessaire.

Remarque : Si vous modifiez la configuration, vous devrez exécuter l'analyse une nouvelle fois. Réglez Continuer à partir de sur 0 avant de cliquer sur le bouton Résoudre .

8. Exécutez intégralement l'analyse avant de passer au Chapitre 12.

Remarque : L'exécution complète de la simulation prend environ 20 minutes, mais le temps réel peut varier en fonction de votre ordinateur.

Remarque : À l'issue de l'analyse, le Diagramme de convergence se ferme et la dernière ligne de la fenêtre de message indique «  Analyse terminée avec succès  ».

Fin de l'exercice
