Cet exercice va vous apprendre à utiliser la boîte de dialogue Paroi pour mesurer les forces hydrodynamiques et les valeurs thermiques sur une surface ou un groupe de surfaces.

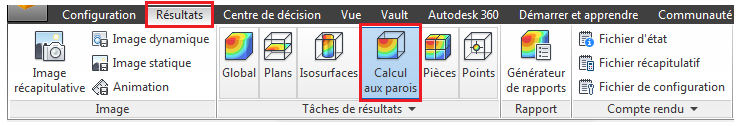

1. Cliquez sur Calculateur mural dans l'onglet Résultats :
2. Sélectionnez Ombré dans la barre d'outils d'accès rapide.
3. Pour sélectionner une surface intérieure, nous devons masquer les surfaces extérieures qui se trouvent dans le champ. Cliquez sur Vue (onglet) > Apparence (groupe de fonctions) > Masquer la surface pour masquer la surface et non les volumes.

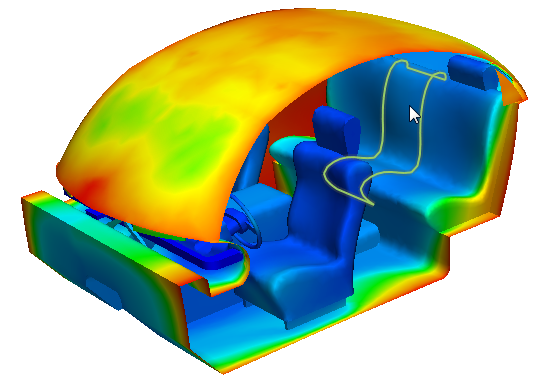

4. Masquez les surfaces latérales de l'habitacle en maintenant la touche Ctrl enfoncée et en cliquant avec le bouton du milieu de la souris sur les surfaces, puis sélectionnez la section centrale du siège arrière :
5. Dans la boîte de dialogue Résultats aux parois, sélectionnez Pression et Température. Cliquez sur Calculer.
6. Visualisez les valeurs calculées dans l'onglet Sortie.
Fin de l'exercice
