Création du volume d'écoulement

Ce modèle comporte deux régions fluides distinctes. La première est créée automatiquement lorsque le modèle est ouvert dans Autodesk® CFD, car elle est totalement délimitée par le boîtier, le ventilateur d'entrée et la chicane.

La deuxième n'est pas entièrement limitée. Nous devons donc utiliser l'outil de géométrie Remplissage des cavités pour créer le volume fluide interne. Pour cela, nous allons d'abord créer au niveau de l'ouverture une surface permettant de délimiter totalement le volume de l'écoulement. Nous allons ensuite terminer la création du volume interne.

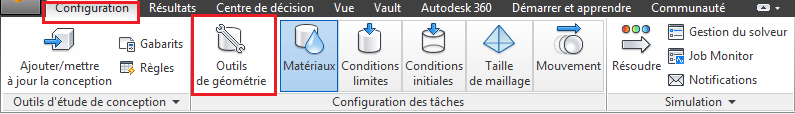

Cliquez sur Outils de géométrie à partir de l'onglet Configuration.

Dans la boîte de dialogue Outils de géométrie, sélectionnez l'onglet Remplissage des cavités.

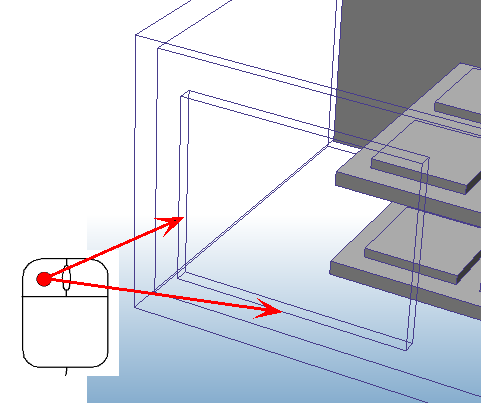

Sur la sortie, sélectionnez deux arêtes qui partagent un sommet. Si votre modèle est ombré, cliquez avec le bouton droit sur le modèle et sélectionnez Contour pour améliorer la visibilité.

Remarque : Une fois que vous avez sélectionné les deux premières arêtes, les deux autres sont automatiquement sélectionnées.

Cliquez sur le bouton Créer la surface

Cliquez sur le bouton Remplir les espaces vides pour terminer le volume.

Remarque : Les numéros des ID d'arête varient en fonction du modèle de CAO.

Vous obtenez un volume délimité par la chicane et par la surface de sortie.

Fermez la boîte de dialogue Outils de géométrie.

Pour en savoir plus sur l'outil de géométrie Remplissage des cavités
