Au cours de cette étape, nous allons créer deux groupes d'entités de CAO. L'un contient la surface d'entrée, l'autre les trois surfaces de sortie. Les règles que nous avons créées dans le cadre d'une étape antérieure vont référencer les surfaces ajoutées aux groupes d'entités de CAO.
Cliquez sur l'élément Groupe d'entités CAO du panneau Autodesk® CFD.
Cliquez sur Créer un groupe.

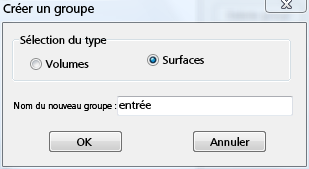

Sélectionnez Surfaces . Entrez "Inlet" comme nom du groupe.
Cliquez sur OK .

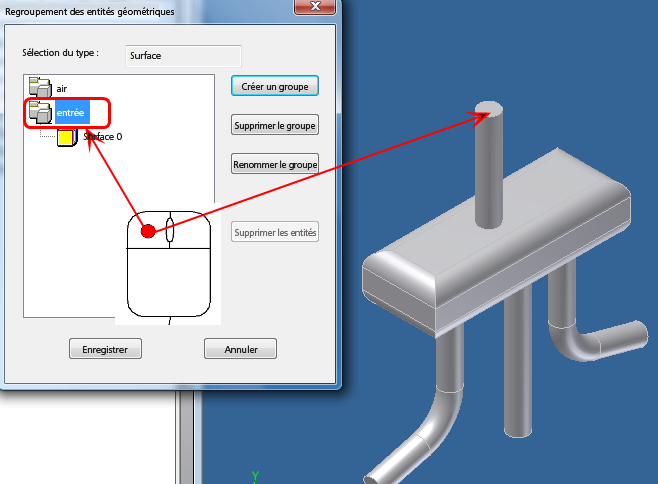

Cliquez sur le groupe inlet et sélectionnez la surface d'entrée.
Cliquez sur Créer un groupe.

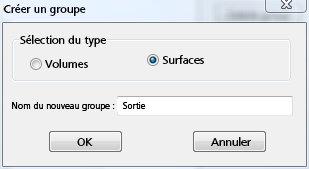

Sélectionnez Surfaces . Entrez "Outlet" comme nom du groupe.
Cliquez sur OK .

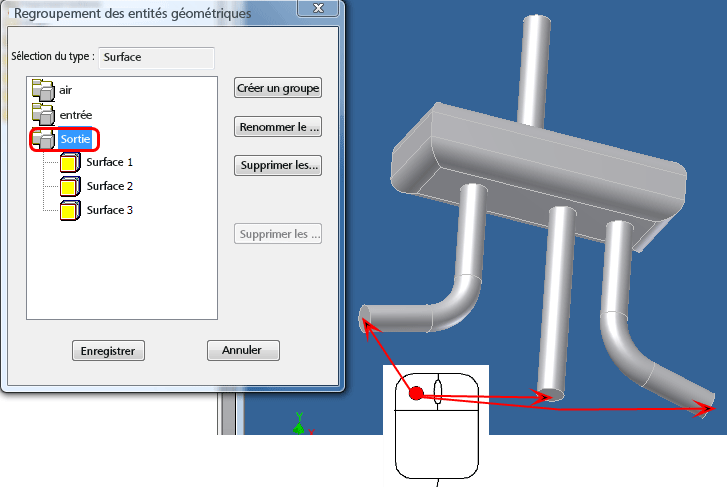

Cliquez sur le groupe Outlet et sélectionnez les trois surfaces de sortie.
Cliquez sur Save (Enregistrer).
