Au cours de cette étape, nous allons sélectionner les conceptions de CAO à inclure dans l'étude de conception et ouvrir la Création d'étude de conception.
Cliquez sur la commande dans le ruban ou le menu Autodesk® CFD pour lancer la suite de conception :

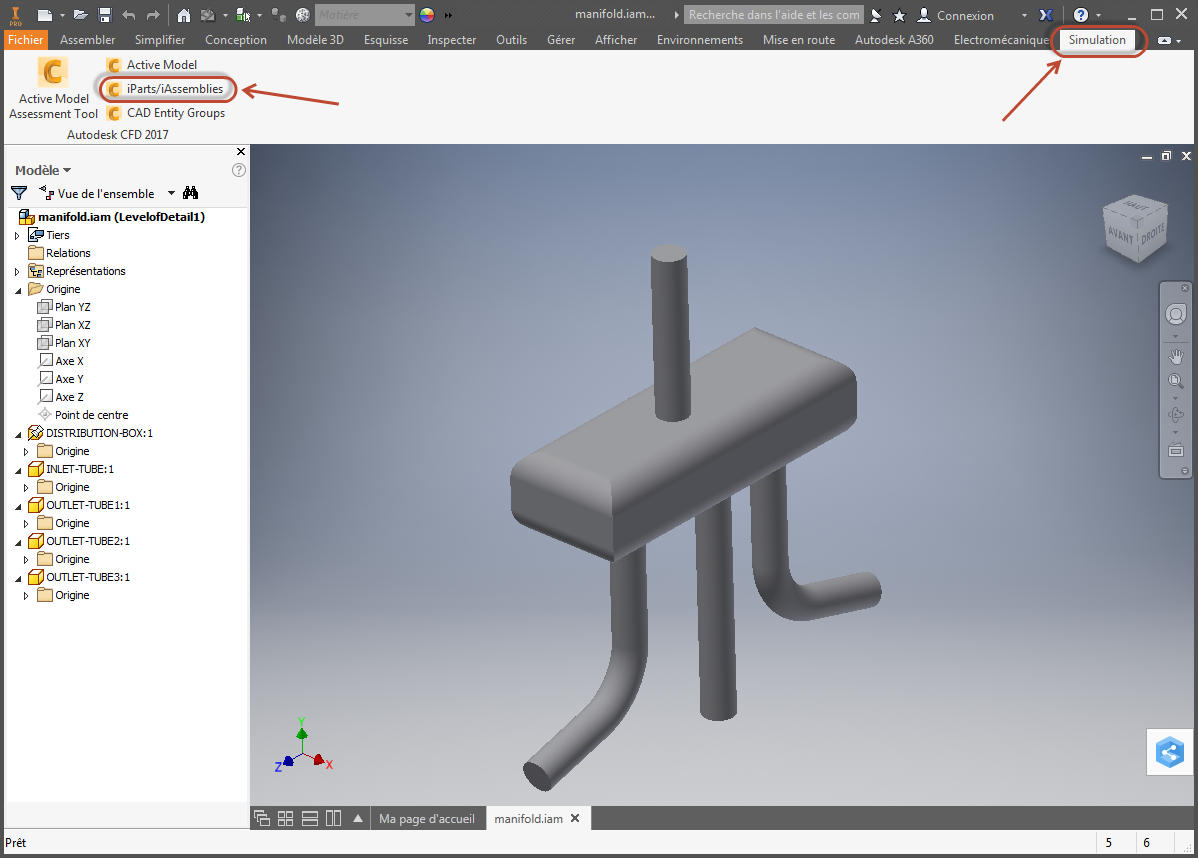

Dans Autodesk® Inventor, cliquez sur Simulation et sur iPièces/iEnsembles :
Dans SolidWorks, cliquez sur Configurations multiples (Multi-Configurations).
Dans PTC Creo, cliquez sur Lancer les occurrences (Launch Instances).
Sélectionnez les quatre conceptions et cliquez sur Lancer .
Remarque : Lors de l'écriture de chaque conception dans la Création d'étude de conception, elle s'affiche dans l'outil de CAO. Ce processus peut prendre quelques minutes.

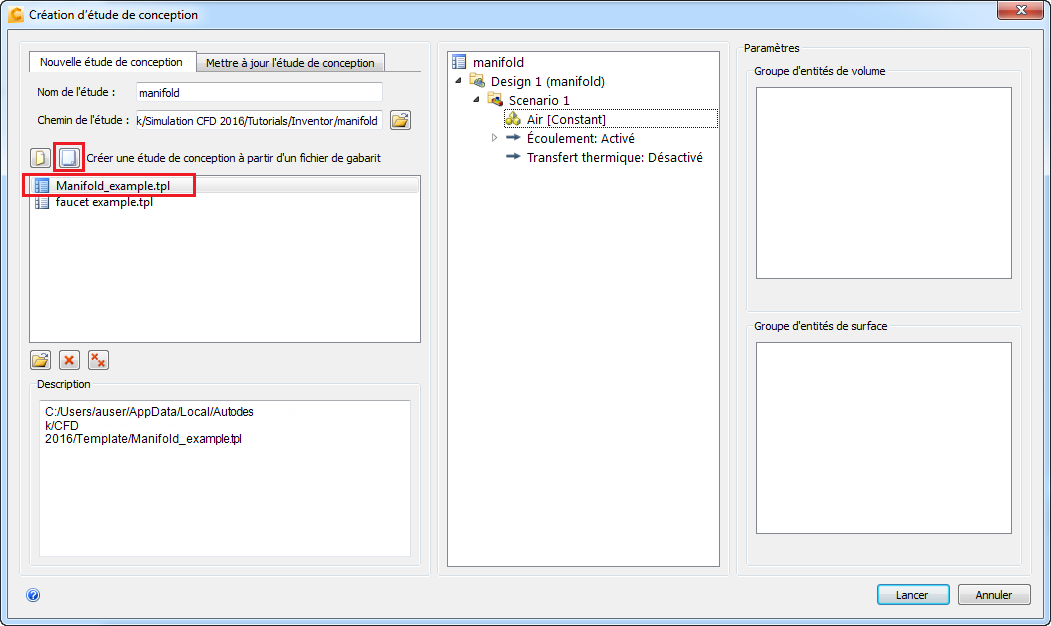

Cliquez sur l'icône Créer à partir du gabarit et sélectionnez Manifold_example.tpl.
Pour en savoir plus sur la Création d'étude de conception...
