Cliquez sur Résoudre à partir de l'onglet Configuration :
Cliquez sur l'onglet Physique.
Ecoulement = Activé
Cliquez sur l'onglet Contrôles.
Itérations à exécuter = 100

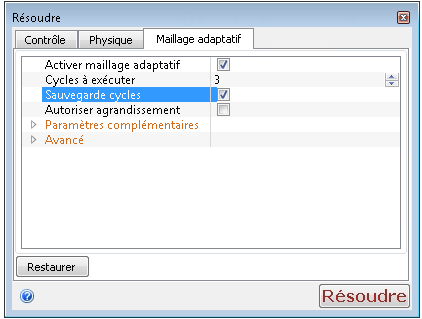

Cliquez sur l'onglet Adaptation.
Activer l'adaptation = Activé.
Cycles à exécuter = 3.
Enregistrer les cycles = Activé.
Cliquez sur Résoudre pour démarrer l'analyse.
La simulation sera exécutée pour quatre cycles au total :
- Au cours du premier cycle, la simulation est exécutée sur la base du maillage que nous avons défini avec la définition automatique de la taille.
- À l'issue de l'opération, le scénario est renommé « Scénario 1- Maillage 1 » et cloné. Le nouveau scénario est nommé « Scénario 1 ».
- Le maillage sur Scénario 1 est ensuite affiné sur la base du champ Résultats, puis exécuté pour 100 itérations supplémentaires.
- Ce processus est répété trois fois de plus.

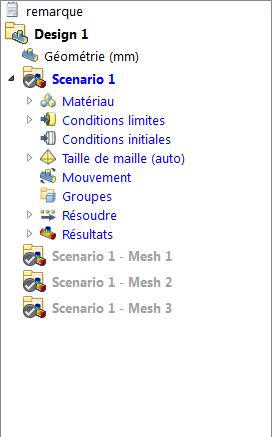

À l'issue de l'étude de conception, Scénario 1 contient le maillage final. Scénario 1 - Maillage 1, Scénario 1 - Maillage 2 et Scénario 1 - Maillage 3 contiennent les maillages intermédiaires. La barre Etude de conception doit être similaire à celle-ci :
