Dans l'étape précédente, vous avez défini la condition côté alimentation. Dans cette étape, vous allez définir le retour. Ceci est relativement simple car vous allez utiliser une condition de pression pour représenter l'air d'échappement allant aux gaines de retour.

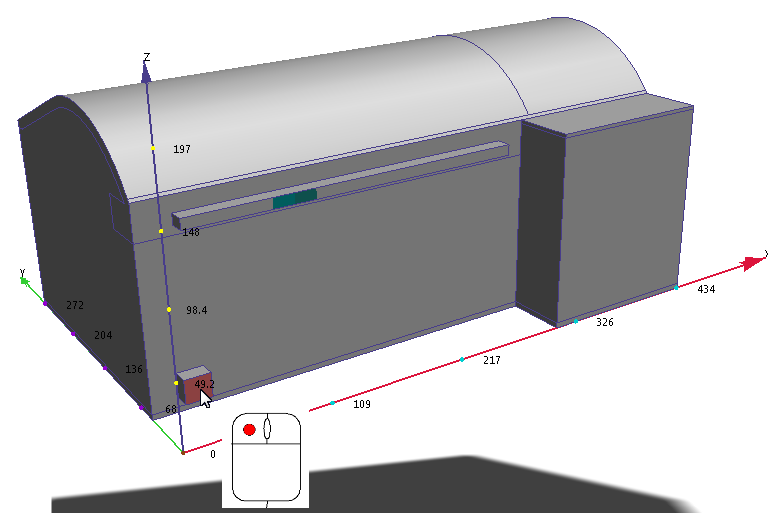

1. Cliquez avec le bouton gauche de la souris sur la surface de retour.
2. Cliquez sur Modifier dans le panneau contextuel Conditions limites :

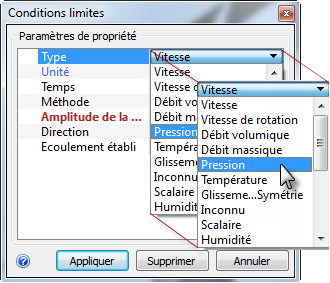

3. Dans la ligne Type, sélectionnez Pression.

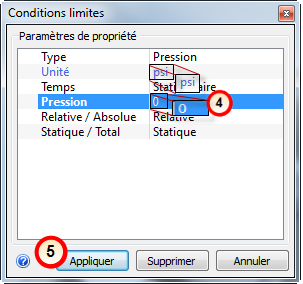

4. Laissez pour l'unité le réglage Psi et la valeur de Pression = 0.
5. Cliquez sur Appliquer.
A quoi cela devrait ressembler ...

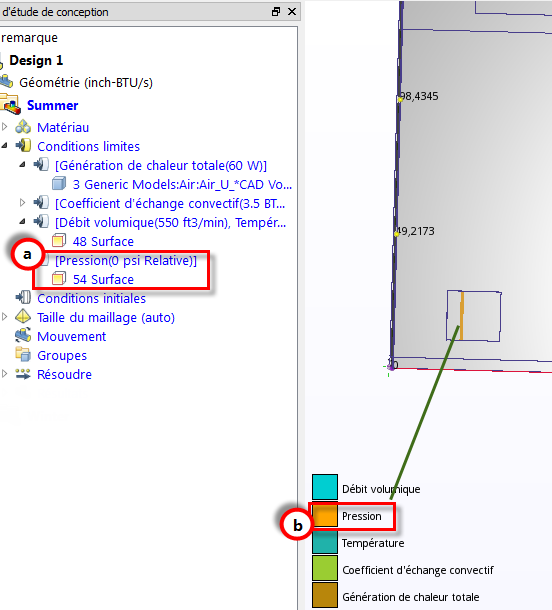

6. Pour vérifier que la condition aux limites est correctement appliquée au retour, vérifiez la barre Etude de conception et la bande de couleur de la surface :
- a. Dans la barre Etude de conception, la condition Pression doit être répertoriée avec une valeur de 0 psi.
- b. Une bande de couleur doit exister sur la face de retour correspondant à la légende.
