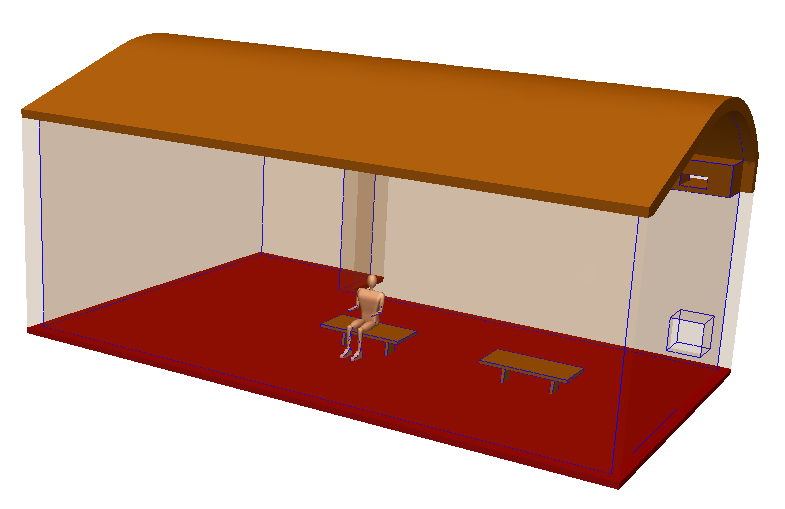

Dans ce didacticiel, vous allez utiliser Autodesk® CFD pour simuler la ventilation dans un hall d'exposition de musée. L'objectif est d'évaluer l'efficacité du système de ventilation pour deux modes nettement différents : l'été et l'hiver. Les thermostats fournissent de l'air frais (64 °F) en été et de l'air chaud (85 °F) en hiver.
En quelques minutes, vous allez créer et exécuter une simulation à deux scénarios appelée étude de conception. Vous allez utiliser la même géométrie pour les deux scénarios, mais vous attribuerez des températures d'air extérieur et d'alimentation HVAC différentes pour chaque cas.
Les objectifs du didacticiel :
- Evaluer la distribution d'écoulement et de température pour les "jours de conception" d'hiver et d'été.
- Evaluer si le confort thermique de l'occupant se trouve à l'intérieur des limites acceptables.
- Comprendre les raisons pour les niveaux de confort actuels des occupants, et déterminer si des modifications à la stratégie de ventilation sont nécessaires.
Lorsque vous avez terminé, nous allons évaluer les points suivants afin de déterminer si les occupants souhaitent rester un peu plus dans le musée ou s'ils souhaitent s'en aller pour retrouver des environnements plus confortables :
- La distribution de température et d'écoulement dans toute la zone occupée
- Vote Moyen Prévisible (PMV) (une mesure du confort thermique)
Dans cet exercice de conception pratique, vous allez :
- Utiliser Autodesk® CFD pour créer une étude de conception
- Simuler les performances de deux stratégies de ventilation saisonnières.
- Comparez les résultats dans le Centre de décision Autodesk® CFD.
Lorsque vous aurez terminé l'exercice, vous saurez à quel point ce hall d'exposition est confortable (ou pas) pour les occupants les jours de conception d'été et d'hiver.
L'exercice entier prendra environ 45 minutes.
Pas de maquettes, pas de soufflerie, pas d'environnement d'analyse compliqué...
Autodesk® CFD suffit.
