Az összetett kandzsi karakterek méretének csökkentése érdekében létrehozhat bővített Big Font-fájlokat is. A bővített Big Fontok az alalak kódját használják, amelyet rögtön egy 0 követ.
A bővített Big Font-fájl első sora azonos az előzőekben ismertetett közönséges Big Font-fájléval. Az ezt követő sorok formátuma azonban más:
*0,5,font-name character-height, 0, modes, character-width,0
.
.
.
*shape-number,defbytes,shape-name
.
code,0,primitive#,basepoint-x,basepoint-y,width,height,
.
.
code,0,primitive#,basepoint-x,basepoint-y,width,height,
.
terminator
A következő lista a Big Font leírófájl mezőit ismerteti:
- karaktermagasság
-
A karakterszélességgel együtt jelzi a betűtípus karaktereinek definiálásához használt egységek számát.
- karakterszélesség
-
A karaktermagassággal együtt jelzi a betűtípus karaktereinek definiálásához használt egységek számát. A karaktermagasság és a karakterszélesség határozza meg a betűtípus primitívjeinek méretarányát. Ebben az esetben primitíveknek azokat a pontokat, vonalakat, sokszögeket és karakterláncokat nevezzük, amelyek a 2D térben geometriailag tájolt betűtípust alkotják. A kandzsi karakterek több – különböző méretarányban és kombinációban ismétlődő – primitívből állnak.
- módok
-
A módok bájt értéke vízszintes irányú betűtípusok esetében 0, kétirányú (vízszintes vagy függőleges) betűtípusok esetében 2. A 00E-s (14-es) speciális parancskód csak akkor érvényes, ha módok értéke 2.
- alakszám
-
A karakter kódja.
- defbájtok
-
Bájtméret. Minden esetben egy kétbájtos érték, amely hexadecimális vagy kombinált, decimális és hexadecimális kódokból áll.
- alaknév
-
A karakter neve.
- kód
-
Az alakleírás speciális kódja. Értéke mindig 7 az alalakok használata miatt.
- primitív#
-
Az alalak számára történő hivatkozás. Ez mindig 2 bájt.
- bázispont-x
-
A primitív kiindulópontjának X koordinátája.
- bázispont-y
-
A primitív kiindulópontjának Y koordinátája.
- szélesség
-
A primitív szélességének méretaránya.
- magasság
-
A primitív magasságának méretaránya.
- végjel
-
Az alakdefiníciós fájl végét jelölő jel. Értéke mindig 0.
A léptéktényező kiszámításához a program először lekicsinyíti a primitívet egy egységnyi négyzetbe, majd ezt a szélességgel és a magassággal megszorozva állítja elő a karakter alakját. A Big Font alakdefiníciós fájlban a karakterkódok (alakszámok) értéke 65535-ig terjedhet. A következő táblázat a bővített Big Font-fájl mezőit ismerteti.
|
Bővített Big Font-fájl mezői |
|||
|---|---|---|---|
|
Változó |
Érték |
Bájtméret |
Leírás |
|
alakszám |
xxxx |
2 bájt |
Karakterkód |
|
kód |
7,0 |
2 bájt |
Bővített betűtípus-definíció |
|
primitív# |
xxxx |
2 bájt |
Hivatkozás alalakra |
|
bázispont-x |
1 bájt |
A primitív kiindulópontjának X koordinátája |
|
|
bázispont-y |
1 bájt |
A primitív kiindulópontjának Y koordinátája |
|
|
szélesség |
1 bájt |
A primitív szélességének léptéke |
|
|
magasság |
1 bájt |
A primitív magasságának léptéke |
|
|
végjel |
0 |
1 bájt |
Az alakdefiníció vége |

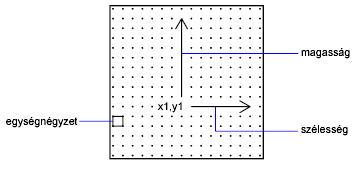

A következő ábra egy 16x16-os pontmátrixot mutat be, amelyet bővített Big Fontok (mint például kandzsi karakterek) tervezésére használhat. A példában a pontok közötti távolság egy egység. A kiemelt rész egy egységnyi négyzetet mutat.
Kandzsi karakter négyzetes mátrixa

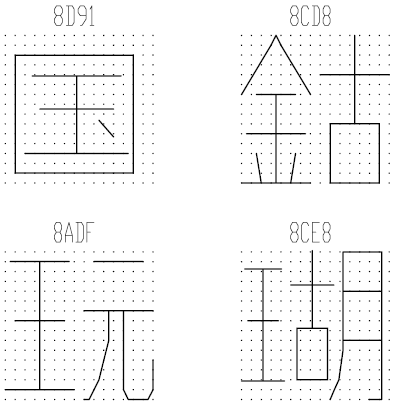

A következő ábra kandzsi karakterekre mutat példákat. Minden egyes karakter egy M×N méretű, az előző ábrán láthatóhoz hasonló mátrixot foglal el (a mátrixoknak nem kell feltétlenül négyzetesnek lenniük). Az alakok felett levő számok a megfelelő alakszámok.
Példák kandzsi karakterekre

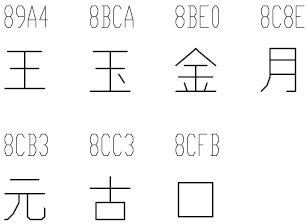

A következő ábrán kandzsi primitívek láthatók.
Példák kandzsi primitívekre
Példa: Bővített Big Font alakdefiniáló fájlja
*BIGFONT 50,1,080,09e *0,5,Extended Font 15,0,2,15,0 *08D91,31,unspecified 2,0e,8,-7,-15, 7,0,08cfb,0,0,16,16,7,0,08bca,2,3,12,9, 2,8,18,0,2,0e,8,-11,-3,0 *08CD8,31,unspecified 2,0e,8,-7,-15, 7,0,08be0,0,0,8,16,7,0,08cc3,8,0,8,16, 2,8,18,0,2,0e,8,-11,-3,0 *08ADF,31,unspecified 2,0e,8,-7,-15, 7,0,089a4,0,0,8,16,7,0,08cb3,8,0,8,16, 2,8,18,0,2,0e,8,-11,-3,0 *08CE8,39,unspecified 2,0e,8,-7,-15, 7,0,089a4,0,1,5,14,7,0,08cc3,5,2,5,14,7,0,08c8e,9,0,7, 16,2,8,18,0,2,0e,8,-11,-3,0 *089A4,39,primitive 2,0e,8,-7,-15,2,8,1,14,1,0c0, 2,8,-11,-6,1,0a0,2,8,-12,-7,1, 0e0,2,8,-7,13,1,0dc,2,8,11,-1, 2,0e,8,-11,-3,0 *08BCA,41,primitive 2,0e,8,-7,-15,2,8,1,14,1,0c0, 2,8,-11,-6,1,0a0,2,8,-12,-8,1, 0e0,2,0e5,1,0ec,2,063,1,8, 2,-3,2,06f,2,0e,8,-11,-3,0 *08BE0,81,primitive 2,0e,8,-7,-15,2,8,3,9,1,080, 2,8,-10,-4,1,0c0,2,8,-13,-5,1, 0e0,2,8,-7,9,1,09c,2,8,-1,14, 1,8,-6,-5,2,8,8,5,1,8,6,-5, 2,8,-11,-6,1,8,1,-3,2,8,7,3, 1,8,-1,-3,2,8,-3,15,1,01a,2, 012,1,01e,2,8,10,-14,2,0e,8, -11,-3,0 *08C8E,44,primitive 2,0e,8,-7,-15,2,8,3,15,1,090,0fc,038, 2,8,-6,11,1,090,2,8,-9,-5,1, 090,2,096,1,0ac,8,-1,-3,01a,01a,2,8, 18,0,2,0e,8,-11,-3,0 *08CB3,61,primitive 2,0e,8,-7,-15,2,042,1,02b,02a,018,2, 0d0,1,012,034,2,069,1,01e,040,2,8, -8,6,1,02b,2,8,4,5,1,08c,2,8, -3,8,1,03c,2,8,-5,3,1,0e0,2,8, -12,5,1,0a0,2,8,6,-14,2,0e,8, -11,-3,0 *08CC3,34,primitive 2,0e,8,-7,-15,2,0c1,1,06c,0a8,064,0a0,2,8, -5,9,1,09c,2,8,-7,5,1,0e0,2,8, 4,-11,2,0e,8,-11,-3,0 *08CFB,22,primitive 2,0e,8,-7,-15,2,0d2,1,0cc,0c8,0c4,0c0,2,8, 5,-13,2,0e,8,-11,-3,0
