Per creare una linea di costruzione in base alla geometria di un segmento retto, ad arco o circolare di un oggetto o di un disegno al tratto, fatta eccezione per tratteggi, spline ed ellissi, attenersi alla procedura indicata di seguito. Se basata su un segmento retto, la linea di costruzione ottenuta sarà una retta che si estende all'infinito in entrambe le direzioni; se basata su un segmento ad arco o circolare, corrisponderà ad un cerchio.
- Scegliere
. Trova - Nell'area di disegno, posizionare il cursore sul segmento su cui si desidera basare la linea di costruzione (la base della linea di costruzione).
Viene visualizzata un'anteprima della linea di costruzione.
- Fare clic per visualizzare un indicatore di offset in cui viene mostrata dinamicamente la distanza tra l'anteprima della linea e la base della linea di costruzione.
- Trascinare l'anteprima della linea alla distanza desiderata e fare clic per posizionare la linea di costruzione. In alternativa, immettere la distanza desiderata e premere INVIO.

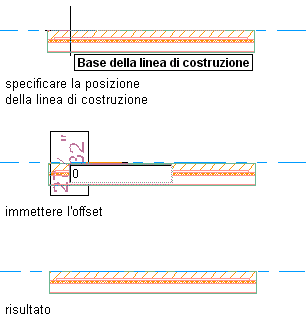

Disegno di una linea di costruzione con offset zero basata su un segmento di muro retto

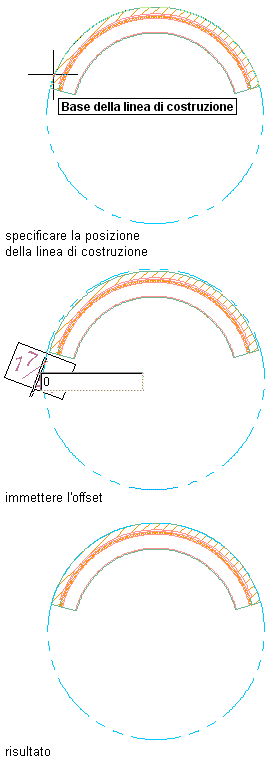

Disegno di una linea di costruzione con offset zero basata su un segmento di muro ad arco

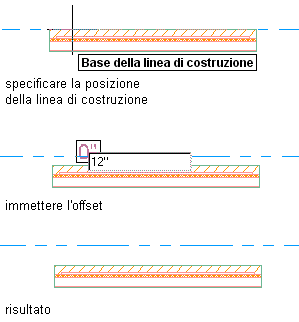

Disegno di una linea di costruzione con offset specificato basata su un segmento di muro retto
Quando si seleziona la linea di costruzione vengono visualizzati tre grip. Per spostare la linea, utilizzare il grip intermedio; per modificarne l'orientamento, utilizzare uno dei grip delle estremità.
