Finestra di dialogo Scambia blocco/Aggiorna blocco/Scambio libreria

Scambia o aggiorna un'istanza di inserimento di blocco e mantiene i valori di testo attributo esistenti.

Trova

Voce di comando: AESWAPBLOCK

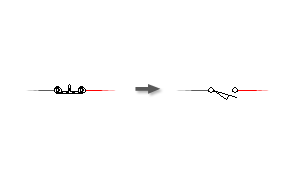

Scambia blocco: scambia un blocco con un altro. Selezionare Mantieni per mantenere la scala, la rotazione, le connessioni dei fili, i valori degli attributi e le posizioni degli attributi del blocco precedente.
Aggiorna: aggiorna tutte le istanze di un determinato blocco con una versione aggiornata dello stesso.

Le connessioni ai fili vengono ugualmente mantenute, anche se il nuovo simbolo è leggermente più largo o più stretto dell'originale.

Scambia blocco (esegue lo scambio a un nome blocco diverso)

Scambia un blocco - uno alla volta	Scambia un blocco con un altro blocco, procedendo uno alla volta.
Scambia un blocco - a livello di disegno	Scambia un blocco con un altro in tutto il disegno.
Scambia un blocco - a livello di progetto	Scambia un blocco con un altro in tutto il progetto.
Seleziona un nuovo blocco dal menu icona	Specifica di selezionare un nuovo blocco dal menu icone.
Seleziona un nuovo blocco "copia esatta"	Specifica di selezionare un nuovo blocco identico a quello originale.
Seleziona un nuovo blocco dalla finestra di dialogo per la selezione file	Specifica di selezionare un nuovo blocco dalla finestra di dialogo di selezione dei file.
Mantieni vecchie posizioni attributo	Specifica di mantenere le posizioni attributo del blocco originale.
Mantieni vecchia scala blocco	Consente di mantenere il valore di scala del blocco originale.
Consenti riconnessioni linea con tipo di filo non definito	Specifica l'inclusione di linee non di fili per la riconnessione quando viene richiamato il nuovo blocco.
Riassegna contrassegno automaticamente se lo scambio principale causa una modifica di FAMIGLIA	Ricontrassegna il componente automaticamente se il relativo codice Famiglia è cambiato a causa dello scambio. In caso contrario, il contrassegno resta lo stesso anche se non corrisponde al codice Famiglia del nuovo componente.

Aggiorna un blocco	Aggiorna tutte le istanze di un dato blocco con una versione aggiornata dello stesso blocco.
Scambio di libreria	Aggiorna tutte le istanze di un simbolo di libreria con una versione aggiornata dello stesso simbolo

Utilizza gli stessi nomi attributo	Utilizza gli stessi nomi di attributo del blocco originale.
Utilizza il file di mappatura dell'attributo	Consente la mappatura dei valori di determinati attributi con altri nomi di attributo.
File di mappatura	Determina la modalità di mappatura degli attributi da parte di AutoCAD Electrical. Il file deve avere due colonne di nomi di attributo. La prima colonna deve contenere il nome di attributo corrente, la seconda il nuovo nome di attributo. Il file di mappatura può essere un foglio di calcolo di Excel, un file delimitato da virgole (CSV) o un file di testo semplice con il nome di attributo corrente separato dal nuovo nome da uno spazio.
