È possibile esaminare e modificare i valori dei parametri di quota per la forma di sezione degli elementi del telaio strutturale in acciaio laminato a caldo.
Tali proprietà del tipo vengono create in base al parametro della categoria di famiglia Forma sezione dell'elemento.
| Forma di sezione | Parametri di quota della forma disponibili |
|---|---|
Standard tubazioni  |
D. Diametro: diametro esterno della forma di sezione circolare. T. Spessore di progettazione parete: spessore perpendicolare di progettazione tra le superfici interna ed esterna di una forma di sezione. t. Spessore nominale parete: distanza perpendicolare media tra le superfici interna ed esterna della forma di sezione. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

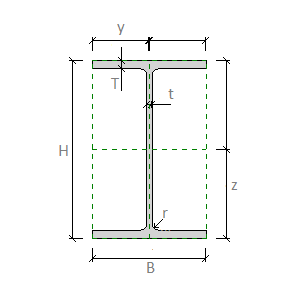

Profilato a I - Ala parallela  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r. Raccordo anima: raggio del raccordo tra l'anima e l'ala. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

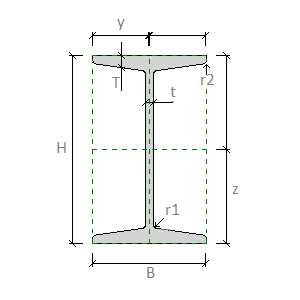

Profilato a I - Ala inclinata  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r1. Raccordo anima: raggio del raccordo tra l'anima e l'ala. r2. Raccordo ala: raggio del raccordo all'estremità di un'ala nella forma di sezione. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

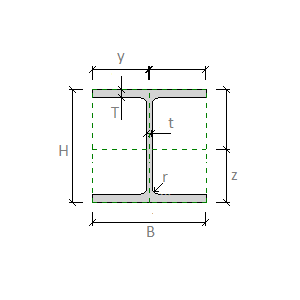

Profilato a I - Ala larga  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r. Raccordo anima: raggio del raccordo tra l'anima e l'ala. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

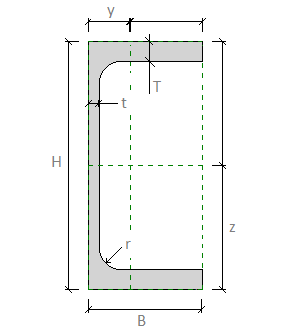

Profilato a C - Ala parallela  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r. Raccordo anima: raggio del raccordo tra l'anima e l'ala. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

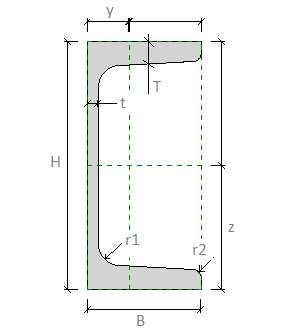

Profilato a C - Ala inclinata  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r1. Raccordo anima: raggio del raccordo tra l'anima e l'ala. r2. Raccordo ala: raggio del raccordo all'estremità di un'ala nella forma di sezione. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

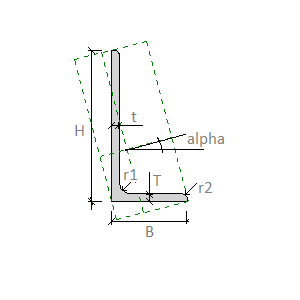

Angolare a L  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r1. Raccordo anima: raggio del raccordo tra l'anima e l'ala. r2. Raccordo ala: raggio del raccordo all'estremità di un'ala nella forma di sezione. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

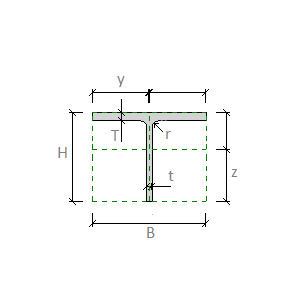

Profilato a I diviso - Ala parallela  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r. Raccordo anima: raggio del raccordo tra l'anima e l'ala. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

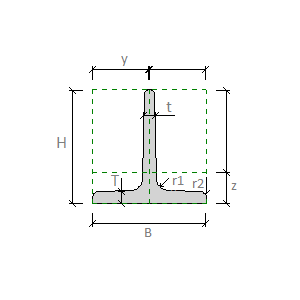

Profilato a I diviso - Ala inclinata  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r1. Raccordo anima: raggio del raccordo tra l'anima e l'ala. r2. Raccordo ala: raggio del raccordo all'estremità di un'ala nella forma di sezione. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |

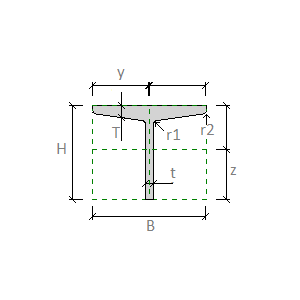

T strutturali  |
B. Larghezza: larghezza esterna della forma di sezione. H. Altezza: altezza esterna della forma di sezione. T. Spessore ala: distanza tra le superfici esterne dell'ala nella forma di sezione. t. Spessore anima: distanza tra le superfici esterne dell'anima nella forma di sezione. r1. Raccordo anima: raggio del raccordo tra l'anima e l'ala. r2. Raccordo ala: raggio del raccordo all'estremità di un'ala nella forma di sezione. y. Baricentro orizzontale: distanza tra il baricentro della forma di sezione e le estremità sinistre lungo l'asse orizzontale. z. Baricentro verticale: distanza tra il baricentro della forma di sezione e le estremità inferiori lungo l'asse verticale. alpha. Angolo assi principali: angolo di rotazione tra gli assi principali e i piani di riferimento della sezione trasversale. Questo parametro è elencato come parametro famiglia di Analisi strutturale. |
