자유 복합 완화곡선을 선형에 추가하려면

두 원곡선 사이에 자유 복합 완화곡선-완화곡선을 추가하려면

방향은 동일하지만 반지름이 다른 두 원곡선 사이에 자유 완화곡선-완화곡선 그룹을 추가합니다.

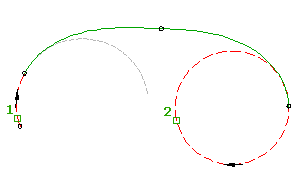

완화곡선의 한쪽 끝은 반지름이 유한합니다. 완화곡선 매개변수와 부착 점은 자동으로 계산됩니다. 부착 원곡선 (1, 2) 중 하나를 편집하더라도 완화곡선-완화곡선 그룹의 접선이 유지됩니다.

기본적으로 두 완화곡선은 길이가 같으며 A 값을 가집니다. 두 값 모두 작성 시 A1/A2 또는 L1/L2의 비율을 지정하여 수정할 수 있습니다.

완화곡선 반지름은 완화곡선-완화곡선 교차로에서 동일합니다. 반지름 값은 전체 편각과 두 개의 완화곡선 길이로 결정됩니다. 반지름 값은 편집할 수 없습니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 자유 복합 완화곡선-완화곡선(두 원곡선 사이)을 클릭합니다.

   현재 완화곡선 정의가 명령행에 표시됩니다. 기본 완화곡선 정의 변경에 대한 자세한 내용은 선형에 대한 원곡선 및 완화곡선 설정에 대해 작업하려면을 참고하십시오.

3. 완화곡선을 추가할 이전 도면요소와 이후 도면요소를 지정합니다.
4. 선택적으로 A2에 대한 A1의 비율에 대해 값을 입력하거나 길이를 선택하고 L2에 대한 L1의 비율에 대해 값을 입력합니다. 그렇지 않으면 A 값과 각 완화곡선의 길이가 같아집니다.
   주: 두 원곡선의 방향이 같은 경우 복합 솔루션이 주어집니다. 솔루션을 적용하려면 명령행에 예를 입력하고 명령을 다시 시작하려면 아니오를 입력합니다. 원곡선이 서로 교차하거나 동심 원곡선인 경우에는 솔루션이 없습니다.

두 접선 사이에 자유 복합 완화곡선-완화곡선을 추가하려면

지정된 매개변수를 사용하여 두 접선 사이에 자유 복합 완화곡선-완화곡선 그룹을 추가합니다.

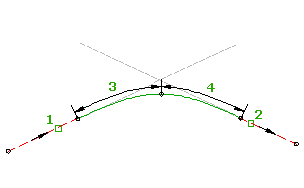

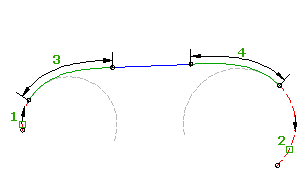

각 완화곡선의 길이 (3, 4) 또는 A 값을 지정할 수 있습니다. 완화곡선-완화곡선 교차로에서 완화곡선 반지름이 일치합니다. 부착 접선 (1, 2) 중 하나를 편집하더라도 지정한 완화곡선 매개변수는 변경되지 않습니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 자유 복합 완화곡선-완화곡선(두 접선 사이)을 클릭합니다.
3. 완화곡선 그룹을 추가할 첫 번째 접선(첫 번째 도면요소)을 선택합니다.
4. 완화곡선 그룹을 추가할 두 번째 접선(다음 도면요소)을 선택합니다.
5. 첫 번째 완화곡선(완화곡선 진입부)의 길이 또는 A 값을 지정합니다.

   새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.

   • 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
   • 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
6. 두 번째 완화곡선(완화곡선 진출부)의 길이 또는 A 값을 지정합니다.
7. 솔루션이 180도보다 큰지 또는 작은지 여부를 지정합니다.

자유 복합 완화곡선-직선-완화곡선을 추가하려면(두 원곡선 사이, 선 길이)

지정된 선 길이를 사용하여 두 원곡선 사이에 자유 복합 완화곡선-직선-완화곡선 그룹을 추가합니다.

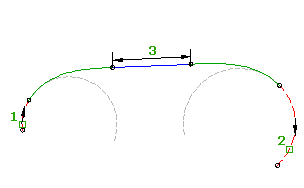

완화곡선 매개변수는 자동으로 계산됩니다. 부착 원곡선 (1, 2) 중 하나를 편집하더라도 선 길이 (3)은 변경되지 않습니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 자유 복합 완화곡선-직선-완화곡선(두 원곡선 사이, 직선 길이)을 클릭합니다.

   현재 완화곡선 정의가 명령행에 표시됩니다. 기본 완화곡선 정의 변경에 대한 자세한 내용은 선형에 대한 원곡선 및 완화곡선 설정에 대해 작업하려면을 참고하십시오.

3. 완화곡선을 추가할 이전 도면요소와 이후 도면요소를 지정합니다.
4. 선 길이를 지정합니다.

주: 두 원곡선의 방향이 같은 경우 복합 솔루션이 주어집니다. 솔루션을 적용하려면 명령행에 예를 입력하고 명령을 다시 시작하려면 아니오를 입력합니다. 동심 원곡선의 경우에는 솔루션이 없습니다.

자유 복합 완화곡선-직선-완화곡선을 추가하려면(두 원곡선 사이, 완화곡선 길이)

지정된 완화곡선 길이를 사용하여 두 원곡선 사이에 자유 복합 완화곡선-직선-완화곡선 그룹을 추가합니다.

선 길이는 자동으로 계산됩니다. 부착 원곡선 (1, 2) 중 하나를 편집하더라도 완화곡선 길이 (3, 4)는 변경되지 않습니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 자유 복합 완화곡선-직선-완화곡선(두 원곡선 사이, 완화곡선 길이)을 클릭합니다.

   현재 완화곡선 정의가 명령행에 표시됩니다. 기본 완화곡선 정의 변경에 대한 자세한 내용은 선형에 대한 원곡선 및 완화곡선 설정에 대해 작업하려면을 참고하십시오.

3. 완화곡선을 추가할 이전 도면요소와 이후 도면요소를 지정합니다.
4. 완화곡선 입력 및 완화곡선 출력에 대한 길이 또는 A 값을 지정합니다.

   새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.

   • 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
   • 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
   주: 두 원곡선의 방향이 다른 경우 반향 솔루션이 제공됩니다. 솔루션을 적용하려면 명령행에 예를 입력하고 명령을 다시 시작하려면 아니오를 입력합니다. 동심 원곡선의 경우에는 솔루션이 없습니다.
