고정 또는 부동 도면요소의 끝에 고정 완화곡선을 추가합니다.

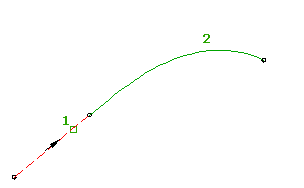

원하는 솔루션에 따라 다양한 매개변수로 고정 완화곡선을 정의할 수 있습니다. 완화곡선은 한번 작성한 다음에는 편집할 수 없습니다. 부착 도면요소 (1)을 편집하더라도 정의하는 매개변수 (2)는 변경되지 않습니다.

- 선형을 클릭합니다.

찾기를 클릭합니다.
- 선형 배치 도구 도구막대에서
고정 완화곡선을 클릭합니다. 현재 완화곡선 정의가 명령행에 표시됩니다. 기본 완화곡선 정의 변경에 대한 자세한 내용은 선형에 대한 원곡선 및 완화곡선 설정에 대해 작업하려면을 참고하십시오.
- 시작점에 해당하는 도면요소와 방향을 선택합니다.
- 완화곡선 유형(복합, 진입 원곡선, 진출 원곡선 또는 점)을 지정합니다.
- 원곡선 방향을 시계 방향 또는 시계 반대 방향으로 지정합니다.
- 도면에서 두 점을 선택하거나 명령행에 값을 입력하여 시작 반지름을 지정합니다.
주: 선형에
설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소 반지름과 완화곡선 길이 값이 명령행에 표시됩니다. 새 값을 지정하거나 Enter 키를 눌러 최소값을 그대로 사용합니다.
- 프롬프트에서 완화곡선 진입부 길이 지정 또는 [A/각도(N)] 프롬프트에서 완화곡선을 길이로 정의할지 또는 스윕 각도로 정의할지 지정합니다.
- 도면에서 두 점을 선택하거나 명령행에 값을 입력하여 길이 또는 시작 각도를 지정합니다.
- 도면에서 두 점을 선택하거나 명령행에 값을 입력하여 끝 반지름을 지정합니다.
