현재 작업과 관련된 자주 사용하는 명령에 빠르게 액세스하려면 그래픽 창을 마우스 오른쪽 버튼으로 클릭합니다. 부품 모양을 제어하는 추가 명령을 사용하려면 모형을 직접 마우스 오른쪽 버튼으로 클릭합니다.
이 항목은 설정 작업 및 결과 작업의 두 섹션으로 구분됩니다. 각각에 대한 메뉴 다음에는 설명이 나옵니다. 다른 항목에 대한 링크가 제공됩니다(해당되는 경우).
설정 작업에 대한 오른쪽 클릭 메뉴
모든 설정 작업에서 오른쪽 클릭 메뉴를 사용하여 선택 유형을 변경하고, 항목을 선택해제하고, 해당 빠른 편집 대화상자를 엽니다. 또한 현재 작업에 대한 명령에 액세스합니다.

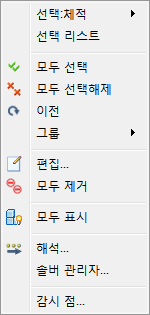

모형을 마우스 오른쪽 버튼으로 클릭
부품을 마우스 오른쪽 버튼으로 클릭(재료 작업)
부품을 마우스 오른쪽 버튼으로 클릭(경계 조건 작업)
부품을 마우스 오른쪽 버튼으로 클릭(메쉬 작업)
모형 밖을 마우스 오른쪽 버튼으로 클릭
선택 유형
- 체적, 표면 또는 모서리 중 하나를 선택합니다.
- 설정 (탭) > 선택 (패널)에서도 선택 유형을 설정할 수 있습니다.
선택 리스트
- 선택 리스트의 표시를 전환합니다.
- 선택 리스트에는 설정 작업에서 선택한 항목이 표시됩니다. 이 리스트는 선택한 항목을 정확히 아는 경우에 특히 유용합니다.
모두 선택/모두 선택해제/이전
- 활성 선택 유형에 작동합니다.
그룹
- 선택한 항목의 그룹을 작성합니다.
- 현재 선택 유형과 동일한 유형의 항목을 포함하는 그룹을 선택합니다.
편집
- 활성 작업에 대한 빠른 편집 대화상자를 엽니다.
- 설정 조건을 적용 및 수정합니다.
모두 제거
- 활성 작업에서 정의된 유형의 모든 설정을 삭제합니다.
모두 표시
- 숨겨진 모든 부품의 가시성을 복구합니다.
해석
- 여러 해석을 관리 및 실행합니다.
감시 점...
- 특정 위치에서 결과를 평가하기 위해 감시 점을 작성하고 관리합니다.

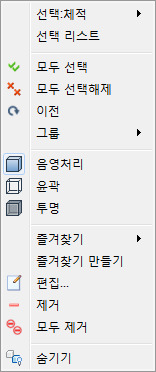

부품을 마우스 오른쪽 버튼으로 클릭(재료 작업)합니다.
선택 유형
- 체적, 표면 또는 모서리 중 하나를 선택합니다.
- 설정 (탭) > 선택 (패널)에서도 선택 유형을 설정할 수 있습니다.
선택 리스트
- 선택 리스트의 표시를 전환합니다.
- 선택 리스트에는 설정 작업에서 선택한 항목이 표시됩니다. 이 리스트는 선택한 항목을 정확히 아는 경우에 특히 유용합니다.
모두 선택/모두 선택해제/이전
- 활성 선택 유형에 작동합니다.
그룹
- 선택한 항목의 그룹을 작성합니다.
- 현재 선택 유형과 동일한 유형의 항목을 포함하는 그룹을 선택합니다.
음영처리, 윤곽, 투명
- 선택한 부품의 모양을 변경합니다.
즐겨찾기/즐겨찾기 만들기
- 자주 사용하는 재료를 선택하거나 지정합니다.
편집
- 활성 작업에 대한 빠른 편집 대화상자를 엽니다.
- 재료를 적용 및 수정합니다.
제거
- 선택한 객체에 적용된 재료를 지정해제합니다.
모두 제거
- 모든 재료를 지정해제합니다.
숨기기
- 뷰에서 선택한 부품을 일시적으로 제거합니다.
- 숨기기를 사용하면 배경의 객체에 쉽게 액세스할 수 있습니다.
- 또는 여기에 설명된 대로 마우스를 사용하여 객체를 숨깁니다.

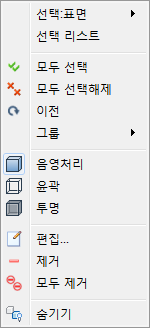

부품을 마우스 오른쪽 버튼으로 클릭(경계 조건 작업)합니다.
선택 유형
- 체적, 표면 또는 모서리 중 하나를 선택합니다.
- 설정 (탭) > 선택 (패널)에서도 선택 유형을 설정할 수 있습니다.
선택 리스트
- 선택 리스트의 표시를 전환합니다.
- 선택 리스트에는 설정 작업에서 선택한 항목이 표시됩니다. 이 리스트는 선택한 항목을 정확히 아는 경우에 특히 유용합니다.
모두 선택/모두 선택해제/이전
- 활성 선택 유형에 작동합니다.
- 도면요소 선택에 대한 자세한 정보
그룹
- 선택한 항목의 그룹을 작성합니다.
- 현재 선택 유형과 동일한 유형의 항목을 포함하는 그룹을 선택합니다.
- 그룹에 대한 자세한 정보
음영처리, 윤곽, 투명
- 선택한 부품의 모양을 변경합니다.
편집
- 활성 작업에 대한 빠른 편집 대화상자를 엽니다.
- 경계 조건을 적용 및 수정합니다.
제거
- 선택한 객체에 적용된 마지막 경계 조건을 지정해제합니다.
모두 제거
- 모든 경계 조건을 지정해제합니다.
숨기기
- 뷰에서 선택한 부품을 일시적으로 제거합니다.
- 숨기기를 사용하면 배경의 객체에 쉽게 액세스할 수 있습니다.
- 또는 여기에 설명된 대로 마우스를 사용하여 객체를 숨깁니다.

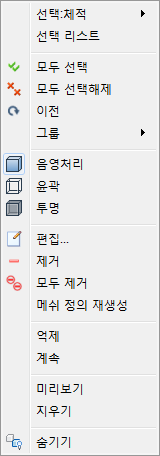

부품을 마우스 오른쪽 버튼으로 클릭(메쉬 작업)합니다.
선택 유형
- 체적, 표면 또는 모서리 중 하나를 선택합니다.
- 설정 (탭) > 선택 (패널)에서도 선택 유형을 설정할 수 있습니다.
선택 리스트
- 선택 리스트의 표시를 전환합니다.
- 선택 리스트에는 설정 작업에서 선택한 항목이 표시됩니다. 이 리스트는 선택한 항목을 정확히 아는 경우에 특히 유용합니다.
모두 선택/모두 선택해제/이전
- 활성 선택 유형에 작동합니다.
- 도면요소 선택에 대한 자세한 정보
그룹
- 선택한 항목의 그룹을 작성합니다.
- 현재 선택 유형과 동일한 유형의 항목을 포함하는 그룹을 선택합니다.
- 그룹에 대한 자세한 정보
음영처리, 윤곽, 투명
- 선택한 부품의 모양을 변경합니다.
편집
- 활성 작업에 대한 빠른 편집 대화상자를 엽니다.
- 메쉬 설정을 적용 및 수정합니다.
제거
- 선택한 객체에 적용된 수동 메쉬 설정을 지정해제합니다.
모두 제거
- 모든 메쉬 정의를 제거합니다.
메쉬 정의 재생성
- 메시 정의 내역을 수정한 후에 메쉬 분포를 업데이트합니다.
- 메쉬 내역에 대한 자세한 정보
억제/복구
- 해석에서 부품을 제거(또는 복원)합니다.
- 억제에 대한 자세한 정보
미리보기/지우기
- 완전한 3D 메쉬를 생성하기 전에 메쉬를 봅니다.
- 메쉬 미리보기에 대한 자세한 정보
숨기기
- 뷰에서 선택한 부품을 일시적으로 제거합니다.
- 숨기기를 사용하면 배경의 객체에 쉽게 액세스할 수 있습니다.
- 또는 여기에 설명된 대로 마우스를 사용하여 객체를 숨깁니다.
결과 작업
모든 결과 작업에서 오른쪽 클릭 메뉴를 사용하면 모형, 부품 또는 결과 객체의 모양을 수정할 수 있습니다.
모형 밖을 마우스 오른쪽 버튼으로 클릭
부품을 마우스 오른쪽 버튼으로 클릭

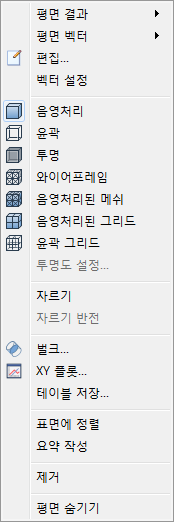

평면 또는 등위면을 마우스 오른쪽 버튼으로 클릭(평면 또는 등위면이 활성 상태인 경우)

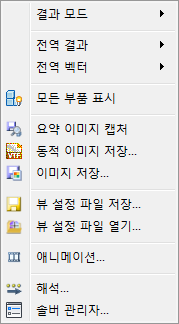

결과: 모형 밖을 마우스 오른쪽 버튼으로 클릭
결과 모드
- 결과 모드를 선택합니다.
- 이 작업은 결과 작업 패널에서 모드를 선택하는 것과 같습니다.
전역 결과
- 모형에 표시된 결과를 선택합니다.
전역 벡터
- 모형 표면에 대해 벡터를 사용으로 설정합니다.
- 표시된 벡터 수량을 선택합니다.
모두 표시
- 숨겨진 모든 부품의 가시성을 복구합니다.
요약 이미지 캡처
- 이미지를 저장하고 설계 연구의 모든 시나리오에 동일한 뷰를 적용합니다. 설계 검토 센터에서 결과를 비교합니다.
- 설계 검토 센터에 대한 자세한 정보
동적 이미지 저장...
- Autodesk® CFD Viewer에서 탐색할 수 있는 이미지를 저장합니다.
이미지 저장...
- 정적(bmp, gif, tif, jpg) 이미지를 저장합니다.
뷰 저장 설정.../뷰 설정 열기
- 현재 뷰를 나중에 사용하기 위해 저장하거나 다른 모형과 함께 저장합니다.
- 뷰 설정 파일에 대한 자세한 정보
애니메이션...
- 저장된 반복 또는 시간 단계를 애니메이션합니다.
- 애니메이션에 대한 자세한 정보
해석...
- 물리학을 지정하고 해석을 실행합니다.
- 해석에 대한 자세한 정보
솔버 관리자...
- 여러 해석을 관리 및 실행합니다.
- 솔버 관리자에 대한 자세한 정보

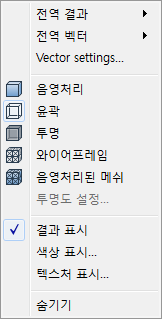

결과: 부품을 마우스 오른쪽 버튼을 클릭합니다.
전역 결과
- 모형에 표시된 결과를 선택합니다.
전역 벡터
- 모형 표면에 대해 벡터를 사용으로 설정합니다.
- 표시된 벡터 수량을 선택합니다.
음영처리, 윤곽, 투명, 와이어프레임, 음영처리 메쉬
- 선택한 부품의 모양을 조정합니다.
- 이러한 컨트롤은 신속 접근 도구막대 및 보기 (탭) > 모양 (패널) 비주얼 스타일에도 제공됩니다.
결과 표시
- 선택한 부품의 표면에 결과 윤곽을 표시합니다.
색상 표시
- 전역 결과 수량 대신 모형에 선택한 색상을 표시합니다.
텍스처 표시
외부 텍스처 맵을 모형에 매핑합니다.
텍스처는 부품에 지정할 수 있는 표면 이미지입니다. 이 기능은 실제 객체 또는 물질처럼 보이도록 부품 모양을 변경합니다. 시각적으로 눈에 확띄는 결과 이미지를 만들어 모형에 실제와 같은 모양을 부여합니다.
텍스처를 적용하려면 부품을 마우스 오른쪽 버튼으로 클릭하고 텍스처 표시를 선택합니다. 수십 개의 텍스처 맵이 있는 메뉴 대화상자가 나타납니다.

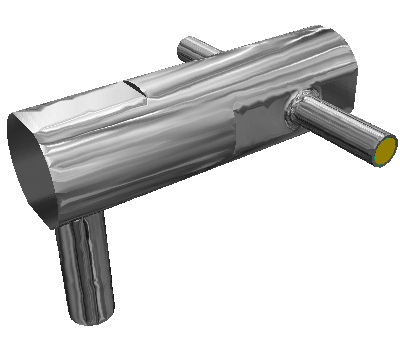

다음 예에서는 부품에 크롬 텍스처 맵이 지정됩니다.
투명도 설정
- 모형 또는 부품에 대해 투명도가 설정되어 있는 경우에만 활성화됩니다.
- 슬라이더를 100% 쪽으로 이동하여 투명도를 높입니다.
숨기기
- 뷰에서 선택한 부품을 일시적으로 제거합니다.
- 숨기기를 사용하면 배경의 객체에 쉽게 액세스할 수 있습니다.
- 또는 여기에 설명된 대로 마우스를 사용하여 객체를 숨깁니다.
- 표면을 숨기려면 뷰 (탭) 모양 (패널) > 표면 블랭킹을 클릭합니다.
- 객체를 숨기려면 뷰에서 객체가 가려지지 않아야 합니다.
기본적으로 억제된 부품은 결과를 볼 때 표시되지 않습니다. 이를 표시하려면 설계 연구 막대를 열고 결과 분기의 재료 분기를 확장합니다. 표시할 각 부품 옆의 확인란을 선택합니다.
