이 단계에서는 하지 시나리오에 대해 두 가지 공급 경계 조건을 지정합니다. 기본적인 개념은 하지 월 동안, 전시장 홀에서 냉각 공기를 공급하여 쾌적성을 유지하는 것입니다.

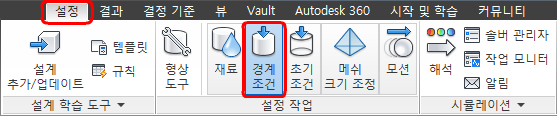

1. 설정 탭에서 경계 조건을 클릭합니다.

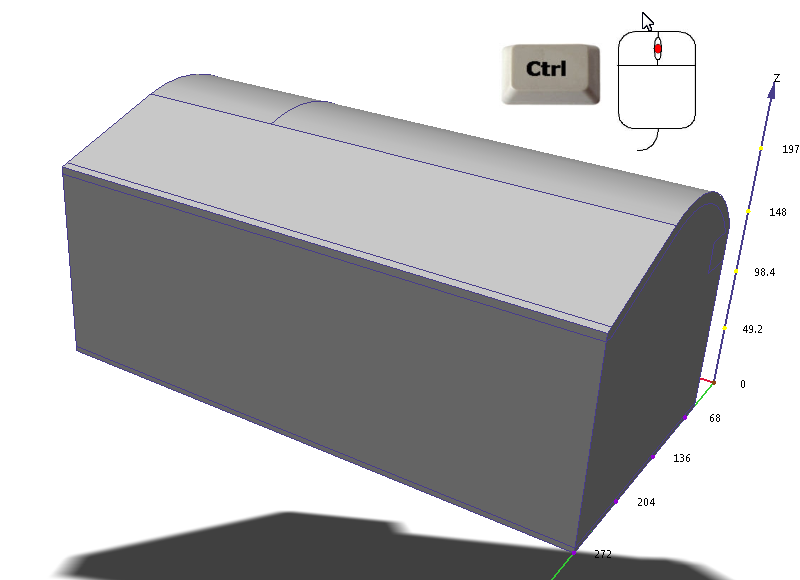

2. Ctrl 키를 누른 채 가운데 버튼으로 모형의 아무 곳이나 클릭하여 모든 부품이 보이는지 확인합니다.
3. 공급 및 배기 장치가 보이도록 모형을 회전합니다.

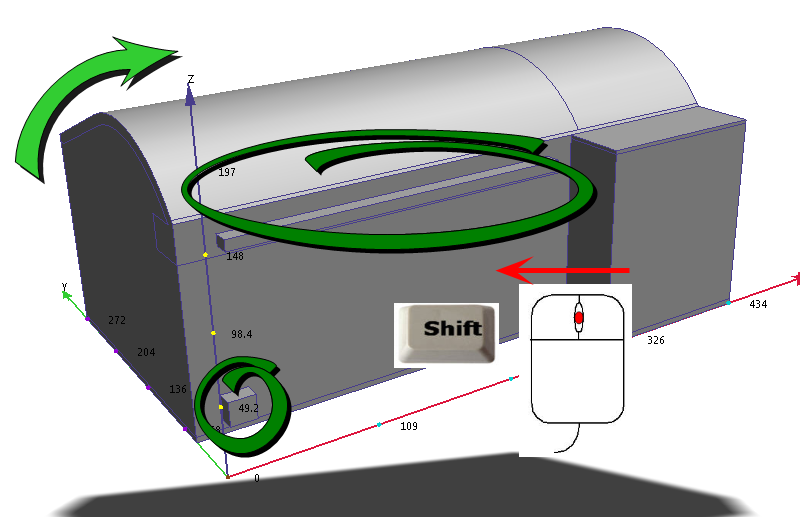

Shift 키를 누른 채 마우스 가운데 버튼을 클릭하고 마우스를 이동합니다. 다음과 같이 공급 및 장치 표면도 표시되어야 합니다.

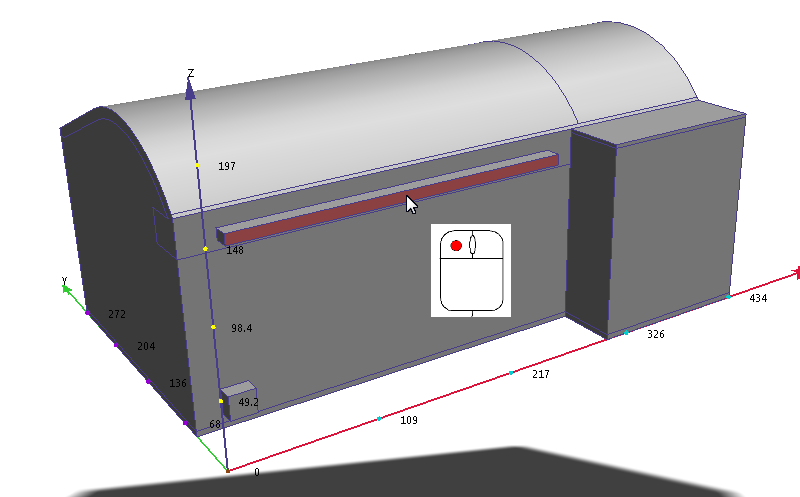

4. 공급 장치 표면을 마우스 왼쪽 버튼으로 클릭합니다.
5. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.
주: 먼저 체적 유량 조건을 적용합니다.
6. 유형 행에서 체적 유량을 선택합니다.

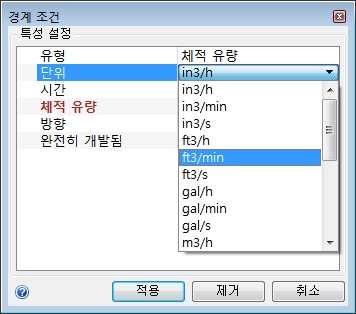

7. 단위 행에서 ft3/min을 선택합니다.

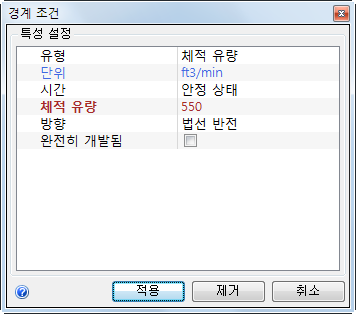

8. 체적 유량 행에서 550을 입력합니다.
주: 이것은 공기 처리기 사양에 따라 공간에 제안되는 흐름입니다.
9. 적용을 클릭합니다.
주: 다음은 온도 조건입니다.

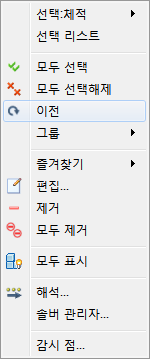

10. 모형 밖의 아무 위치나 마우스 오른쪽 버튼으로 클릭하고 이전을 선택합니다.
주: 입구 표면을 여러 가지 방법으로 선택할 수 있지만 오른쪽 클릭 메뉴의 이전 메뉴 항목으로 이동하기로 결정했습니다.

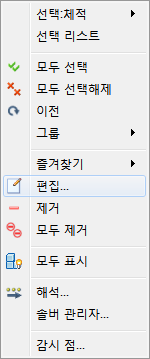

11. 모형 근처의 아무 위치나 마우스 오른쪽 버튼으로 클릭하고 편집...을 선택합니다.

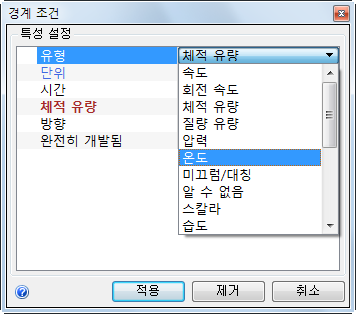

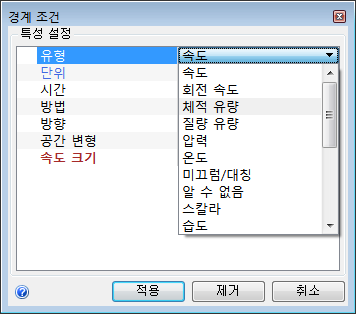

12. 유형 행에서 온도를 선택합니다.
13. 단위가 Fahrenheit인지 확인합니다. 온도 행에서 64를 입력합니다.
14. 적용을 클릭합니다.
예상 결과...

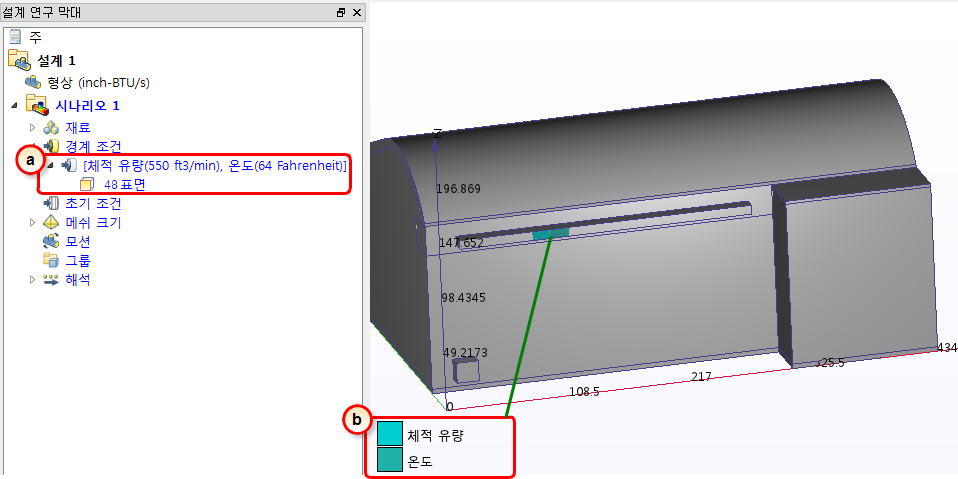

15. 두 개의 경계 조건이 공급 장치에 제대로 지정되었는지 확인하려면 설계 연구 막대 및 공급 장치 표면의 색상 줄무늬를 확인하십시오.
- a. 설계 연구 막대에서 공급 장치 표면의 두 조건 값을 확인합니다. (두 조건을 보려면 설계 연구 막대의 오른쪽 모서리를 끌어야 할 수도 있습니다.)
- b. 입구 면의 두 줄무늬는 범례의 경계 조건 유형에 해당합니다.
주: 다음 단계에서는 배기 조건을 적용합니다.
