이전 단계에서는 공급 측면 조건을 정의했습니다. 이 단계에서는 환기에 대해 정의합니다. 이 작업은 게이지 압력 조건을 사용하여 환기 덕트에 대한 배기를 나타내므로 실제로 매우 간단합니다.

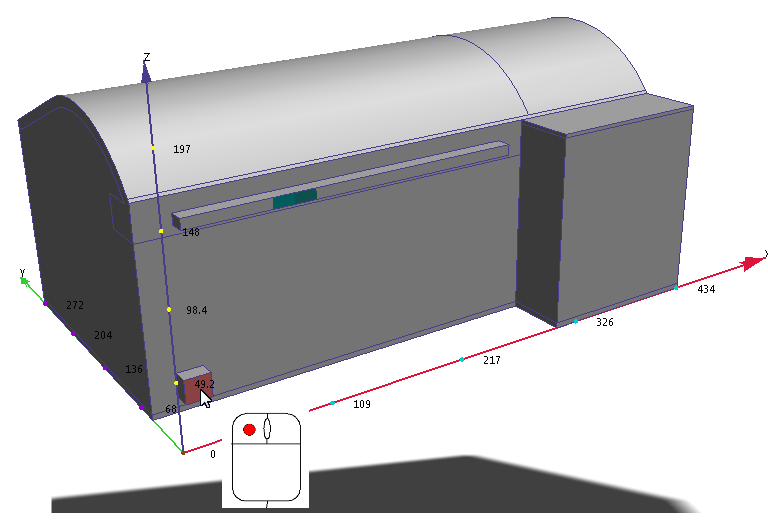

1. 환기 표면을 마우스 왼쪽 버튼으로 클릭합니다.

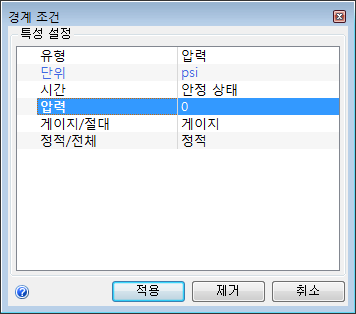

2. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.
3. 유형 행에서 압력을 선택합니다.
4. 단위를 Psi로 두고 압력 값을 0으로 둡니다.
5. 적용을 클릭합니다.
주: 이렇게 하면 환기 덕트의 출구를 시뮬레이션하는 0의 정적 게이지 압력이 정의됩니다.
예상 결과...

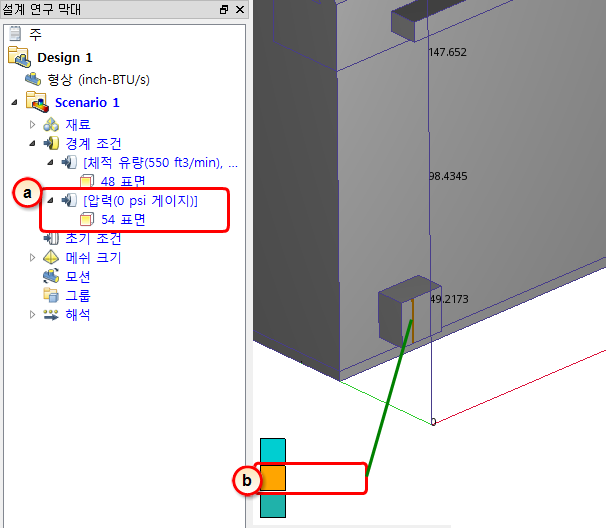

6. 경계 조건이 환기에 올바르게 적용되게 하려면 환기 표면의 설계 연구 막대 및 색상 줄무늬를 확인하십시오.
- a. 설계 연구 막대에서 압력 조건은 0 psi 값으로 표시되어야 합니다.
- b. 범례에 해당하는 환기 면에 색상 줄무늬가 있어야 합니다.
