이 단계에서는 결정 기준의 요약 평면 및 임계 값 섹션을 사용하여 압력 강하를 평가합니다. 이 도구는 결과 데이터를 매우 빠르게 나타냅니다.
평면을 마우스 오른쪽 버튼으로 클릭하고 음영처리를 선택합니다.
벡터를 숨기려면 평면을 마우스 오른쪽 버튼으로 클릭하고 평면 벡터를 선택합니다. 없음을 선택합니다.

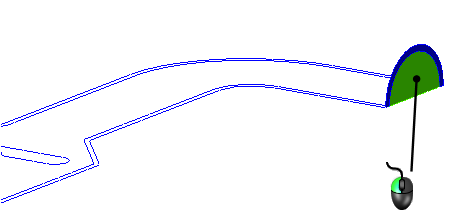

평면을 마우스 왼쪽 버튼으로 클릭하고 표면 정렬 아이콘을 클릭합니다. 입구 표면을 선택합니다.
해당 평면을 요약 평면으로 만들려면 평면 상황에 맞는 패널에서 요약 작성을 클릭합니다.
결과 비교를 시작하려면 비교 결정 기준 탭을 클릭합니다.
결정 기준에서 마우스 오른쪽 버튼으로 요약 값을 클릭하고 요약 값 업데이트를 클릭합니다.

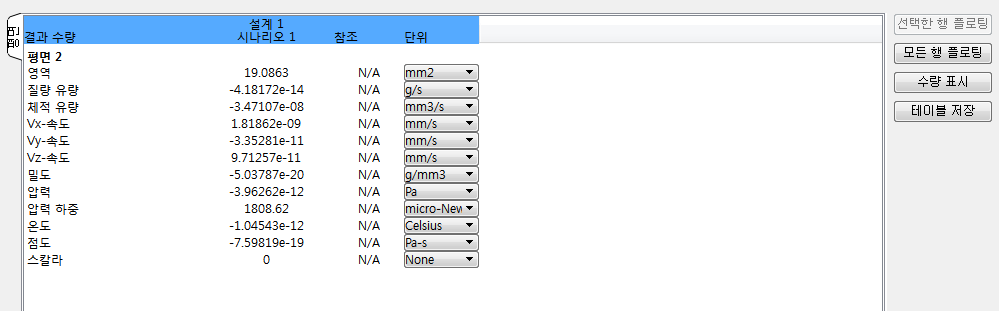

주: 결정 기준의 평면 탭에서 요약 평면 데이터를 확인합니다.
주: 입구의 압력은 시스템을 통한 압력 강하에 해당합니다(출력 압력이 0이므로).
