이 튜토리얼에서는 자동차 EGR 밸브의 안정 상태 흐름 및 시간별 온도 분포를 계산합니다. 밸브에는 일정한 흐름이 공급되고 입구 온도는 시간에 따라 달라집니다.

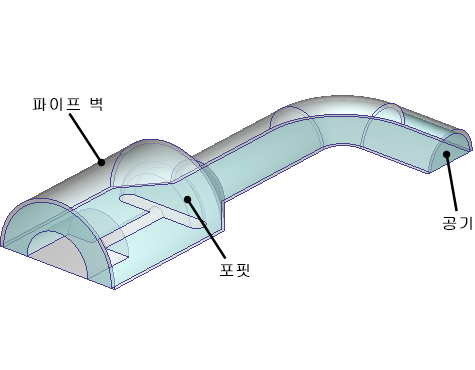

해석 형상은 외부 파이프 벽, 포핏 및 공기의 세 부분으로 구성됩니다.
이 튜토리얼은 다음 두 단계 프로세스를 따라 진행됩니다.
- 흐름을 해석합니다. 이렇게 하면 속도 분포를 확인하여 정체 영역 및 기타 흐름 비효율성을 파악할 수 있습니다. 또한 밸브를 통한 압력 강하도 파악할 수 있습니다.
- 흐름 솔루션을 고정한 상태로 과도 열 전달을 해석하십시오. 이렇게 하면 구성요소에서 과도한 열 그라데이션이 발생하여 높은 열 응력 및 장애로 이어질 수 있는지 파악하는 데 도움이 됩니다.
주요 항목
- 3D 조립품
- 다중 시간 단계 애니메이션
- 복합 및 강제 대류 열 전송
- 과도 경계 조건, 솔루션 및 결과 시각화
목표
