결과를 애니메이션하면 결과의 시간별 이력을 볼 수 있습니다. 이 경우에는 밸브가 얼마나 빠르게 가열되는지를 이해하는 유용한 방법으로 사용됩니다. 애니메이션은 시간에 따른 온도 분포 변화를 이해하는 데 도움이 됩니다. 이 종류의 정보는 실패 결과를 가져올 수 있는 열 응력을 평가하는 데 유용합니다.
결과 탭에서 평면을 클릭합니다.
평면의 방향을 지정하려면 마우스 왼쪽 버튼으로 클릭하고 상황에 맞는 도구막대에서 이 아이콘을 클릭합니다.
Z
절단 평면을 대칭 면에 가깝게 이동합니다.
온도 결과 평면을 표시하려면 평면 상황에 맞는 패널의 결과 메뉴에서 온도를 선택합니다.

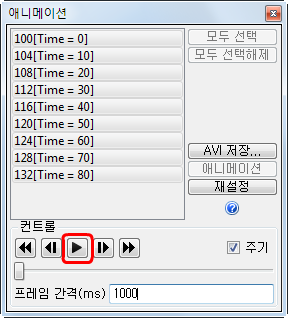

애니메이션 대화상자를 열려면 모형을 마우스 오른쪽 버튼으로 클릭하고 애니메이션을 선택합니다.
모두 선택 버튼 클릭
애니메이션 버튼을 클릭합니다.
재생 버튼을 클릭하여 결과를 애니메이션합니다.
애니메이션을 중지하려면 일시 중지 버튼을 클릭합니다.
활성 결과 리스트를 지우려면 재설정 버튼을 클릭합니다.
축하합니다! 연습을 마쳤습니다. 튜토리얼 제목 페이지로 돌아가려면 여기를 클릭하십시오.
