이 모형에는 두 가지 구별되는 유체 영역이 있습니다. 모형은 케이싱, 입구 팬 및 배플에 완전히 둘러싸여 있으므로 모형을 Autodesk® CFD에서 열 때 한 가지 유체 영역이 자동으로 작성됩니다.
또 다른 유체 영역은 경계가 완전하지 않으므로 보이드 채우기 형상 도구를 사용하여 내부 유체 체적을 작성해야 합니다. 이 작업은 먼저 개구부에 흐름 체적을 완전히 막도록 하는 표면을 작성하여 수행합니다. 그런 다음 내부 체적의 작성을 완료합니다.
설정 탭에서 형상 도구를 클릭합니다.
형상 도구 대화상자에서 보이드 채우기 탭을 클릭합니다.

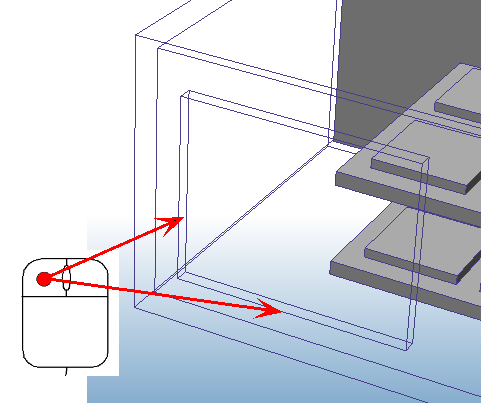

출구에서 정점을 공유하는 두 모서리를 선택합니다. 모형이 음영처리되면 모형을 마우스 오른쪽 버튼으로 클릭하고 윤곽을 선택하여 보다 잘 보이도록 합니다.
주: 두 모서리를 선택하면 나머지 두 모서리는 자동으로 선택됩니다.
표면 작성 버튼을 클릭합니다.
보이드 채우기 버튼을 클릭하여 체적을 완성합니다.
주: 모서리 ID 번호는 CAD 모형에 따라 다릅니다.
배플 및 출구 표면에 바인딩된 체적이 결과로 생성됩니다.
형상 도구 대화상자를 닫습니다.
