다음 단계에서는 경계 조건, 메쉬 크기, 재질을 지정하기 위해 비슷한 구성요소 그룹을 작성합니다.
설정 탭에서 재료를 클릭합니다.
그룹을 작성하고 그룹에 부품을 추가하는 방법에는 여러 가지가 있습니다. 각 그룹에 대해 다른 방법을 적용합니다.
주: 작은 칩 그룹의 경우 이름별 선택 방법을 사용합니다.
그룹 분기를 마우스 오른쪽 버튼으로 클릭하고 새 그룹 작성을 선택합니다.
그룹 이름으로 small-chips를 입력합니다. 그룹 유형을 형상으로 둡니다.
확인을 클릭합니다.

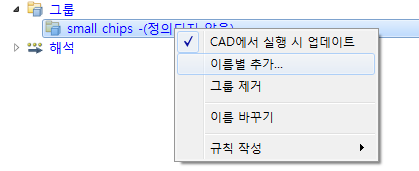

설계 연구 막대에서 small-chips 그룹을 마우스 오른쪽 버튼으로 클릭하고 이름별 추가를 선택합니다.
이름별 추가 대화상자에서 정규식 상자를 선택합니다. "S-CHIP"을 입력합니다. 대소문자를 구분해야 합니다.
확인을 클릭합니다.

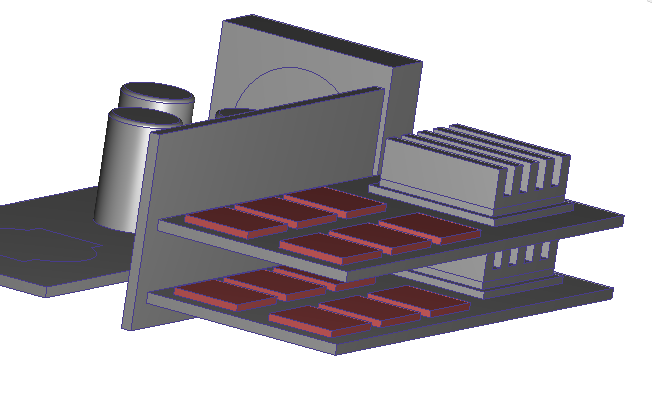

주: 기능 트리의 작은 칩 그룹에는 이제 모든 작은 칩 부품이 포함됩니다.
모형 부품 이름이 모두 "Part*"이면 그룹이 채워지지 않습니다. 그룹에 작은 칩을 추가하려면 12개의 칩을 모두 선택합니다.
모형을 마우스 오른쪽 버튼으로 클릭하고 그룹 > 그룹 작성을 클릭합니다. 그룹에 추가 대화상자에서 기존 그룹에 추가를 선택하고 small-chips및 확인을 차례로 선택합니다. 마치려면 모형을 마우스 오른쪽 버튼으로 클릭한 다음 모두 선택해제를 클릭합니다.
