HVAC 환기를 시뮬레이션하기 위해 Autodesk® CFD를 사용하려면, 일반적으로 공기를 CAD 또는 BIM 모형의 일부로 "작성"하지 않더라도 구조적 요소 및 내부 공기를 둘 다 정의해야 합니다. 이 단계에서는 전시장 홀 내에 있는 거대한 빈 공간을 공기로 정의합니다.
기본적으로 공기 부품은 벽 부품에 의해 차단되어 있으므로 볼 수 없습니다.

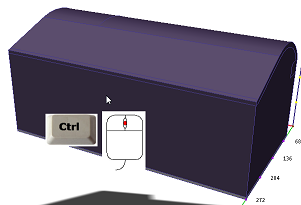

1. 공기를 표시하려면 Ctrl 키를 누른 채 마우스 가운데 버튼으로 클릭하여 벽을 숨깁니다.
|
|

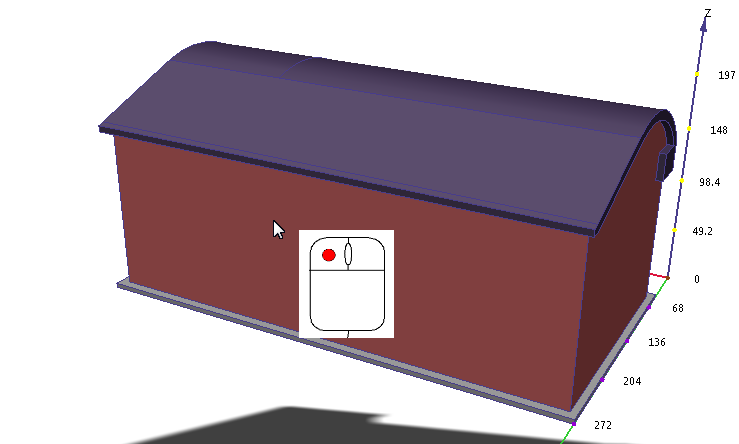

2. 마우스 왼쪽 버튼으로 클릭하여 공기 부품을 선택합니다.
3. 재료 상황에 맞는 패널에서 편집을 클릭합니다.

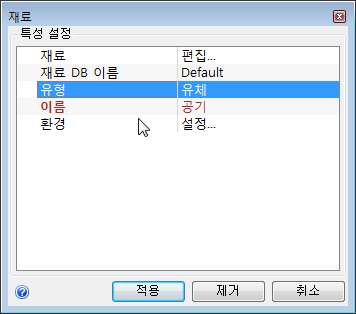

4. 재료 빠른 편집 대화상자에서 유형이 유체이고 이름이 공기인지 확인합니다.
5. 환경 행에서 설정...을 클릭합니다.

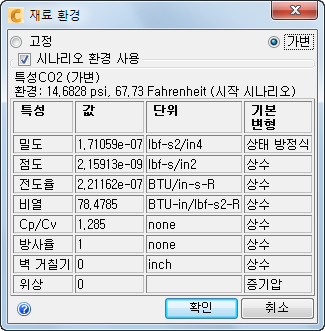

6. 재료 환경 대화상자에서 가변을 클릭합니다.
7. 확인을 클릭합니다.
주: 6 및 7단계에서 온도에 따라 특성이 달라질 수 있게 공기 재료의 정의를 수정했습니다. 이 작업은 부력이 전시장 홀 내의 공기 이동에 매우 중요한 역할을 하기 때문에 필요합니다.

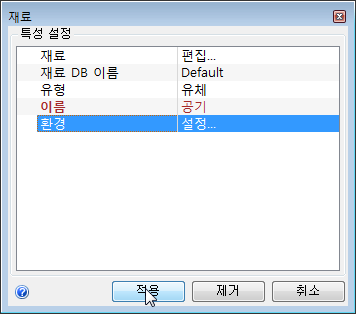

8. 재료 빠른 편집 대화상자에서 적용을 클릭합니다.
예상 결과...

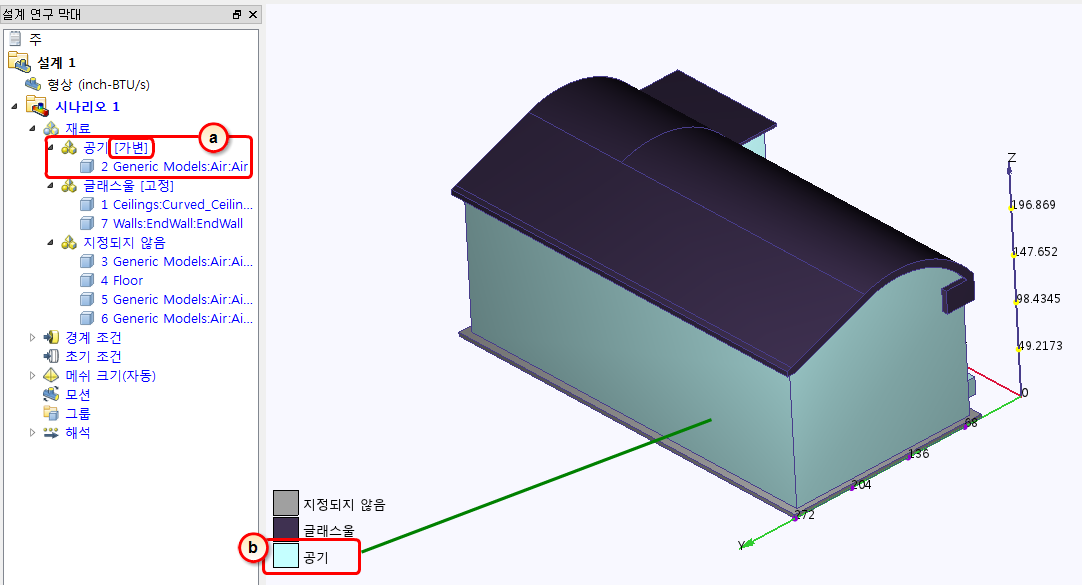

9. 공기 재료가 제대로 지정되었는지 확인하려면 설계 연구 막대와 부품 색상 지정을 확인합니다.
- a. 설계 연구 막대에서 공기 부품의 재료 설정을 확인합니다. (공기 재료 이름 뒤에 단어 가변이 표시됩니다.)
- b. 범례의 공기 색상에 맞게 공기 부품 색상이 파란색으로 지정되어야 합니다.
주: 문제가 없어 보이면 다음 단계를 계속 진행합니다. 문제가 있으면 지금 수정하는 것이 좋습니다.
