이 단계에서는 두 개의 CAD 도면요소 그룹을 작성합니다. 하나에는 입구 표면이 포함됩니다. 다른 그룹에는 세 개의 출구 표면이 포함됩니다. 이전 단계에서 작성한 규칙은 CAD 도면요소 그룹에 추가된 표면을 참조합니다.
주: 입구 그룹 작성
Autodesk® CFD 패널에서 CAD 도면요소 그룹 아이콘을 클릭합니다.
그룹 작성을 클릭합니다.

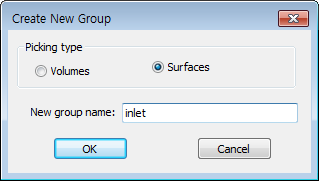

표면을 선택합니다. 그룹 이름으로 "입구"를 입력합니다.
확인을 클릭합니다.

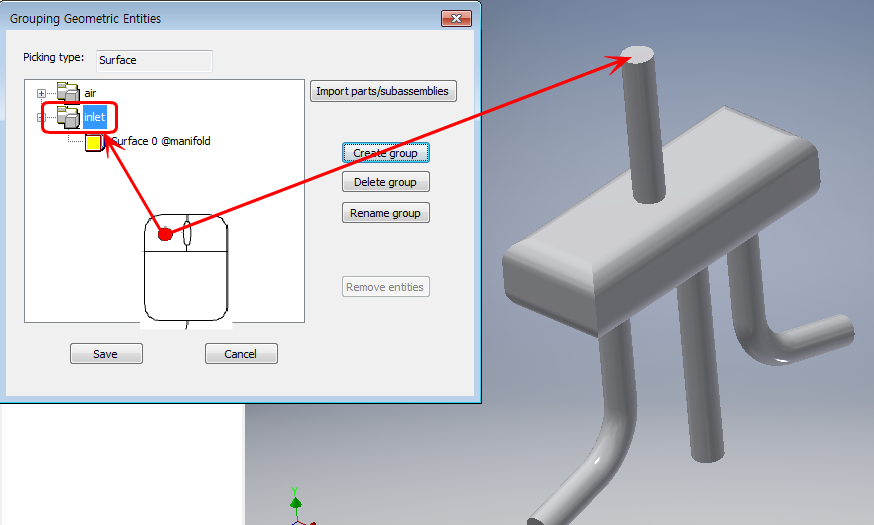

입구 그룹을 클릭하고 입구 표면을 선택합니다.
주: 출구 그룹 작성
그룹 작성을 클릭합니다.

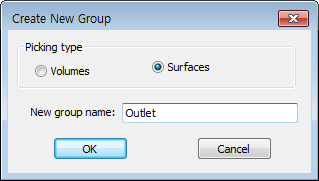

표면을 선택합니다. 그룹 이름으로 "출구"를 입력합니다.
확인을 클릭합니다.

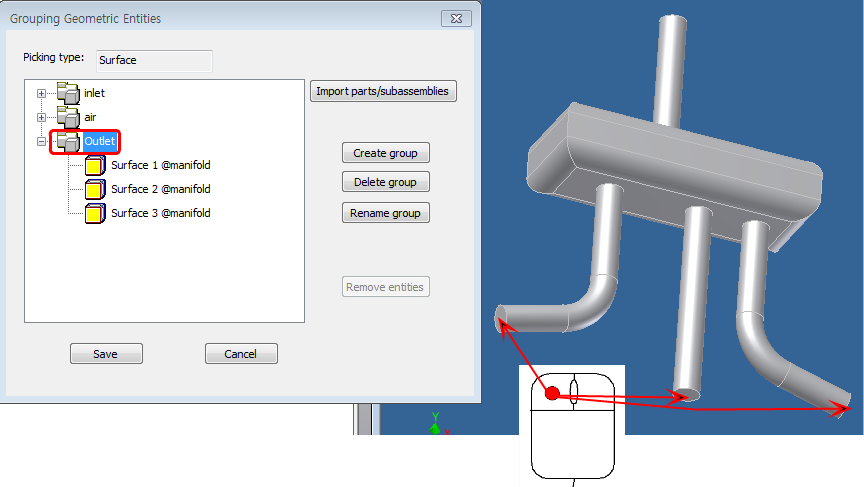

출구 그룹을 클릭하고 세 개의 출구 표면을 선택합니다.
주: 세 개의 표면을 모두 선택하기 위해 모형을 약간 회전해야 할 수도 있습니다.
저장을 클릭합니다.
