이 공기 분배 시스템에서는 공기가 매니폴드로 들어가고 세 개의 출구 포트에서 분산됩니다. 이 연구의 목적은 각 출구 포트를 제거할 때의 효과를 이해하는 것입니다.

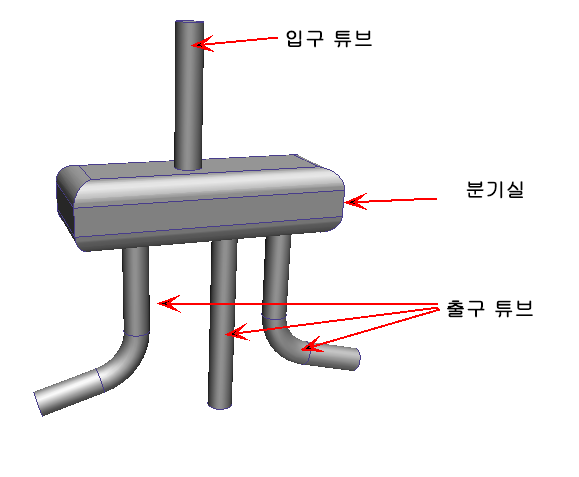

형상은 입구 튜브 1개, 출구 튜브 3개 및 분기실 1개로 구성됩니다.
CAD 모형은 다음과 같은 4개의 다른 설계 결합을 포함합니다.
- 설계 1에는 출구가 세 개 모두 있습니다.
- 설계 2에는 중간 출구가 없습니다.
- 설계 3에는 왼쪽 출구가 없습니다.
- 설계 4에는 오른쪽 출구가 없습니다.
4개의 고유한 형상 결합으로 CAD 모형을 준비했습니다. Inventor 모형은 IAssembly 및 iPart를 사용하고, Pro/ENGINEER 모형은 패밀리 테이블을 사용하고, SolidWorks 모형은 구성을 사용합니다. CAD 도면요소 그룹 및 설계 연구 빌더를 사용하여 4개의 설계로 설계 연구를 작성한 후 모든 설정을 지정합니다. 일단 CAD에서 시작한 후에 솔버 관리자를 사용하여 4개의 설계를 모두 실행합니다.
설계 연구를 실행한 후에 요약 이미지 및 압력 강하를 사용하여 결과를 요약 평면 및 임계 값 테이블과 시각적으로 비교할 것입니다.
주요 항목
- 특정 설정을 정의하는 템플릿 작성
- 설정 적용을 자동화하는 규칙 작성
- CAD 도면요소 그룹으로 수집하여 CAD 모형의 도면요소에 태깅
- 여러 설계 조합을 설계 연구 빌더로 실행
- 각 CAD 설계의 시나리오 설정 정의 및 설계 복제
- 시나리오 설정을 CAD 도면요소 그룹에 연관
- 복제를 사용하여 각 CAD 설계에 대한 설계 작성
- 연구의 설계를 CAD 설계에 연관
- 솔버 관리자를 사용하여 연구 실행
- 솔루션 모니터로 분석 진행 상태 추적
목표
- Autodesk® CFD 설정에 직접 CAD 도면요소 연관
- Autodesk® CFD로 실행하기 전에 설계 연구 빌더를 사용하여 완전한 설계 연구 작성
- 솔버 관리자를 사용하여 단일 대화상자에서 연구의 모든 시나리오 실행
