필름 계수(대류) 경계 조건은 실제로 주변 공기는 모델링하지 않고 외부 흐름에 대한 노출을 시뮬레이션합니다. 필름 계수 값이 클수록 강제 대류 상황을 시뮬레이션하는 데 사용됩니다.
이 조건을 모든 외부 표면(열 싱크의 표면 포함)에 적용해야 하므로 약간 어려울 수 있습니다. 시간 소모적인 방법은 외부 표면을 수동으로 선택하는 것입니다. 좀 더 쉬운 방법은 "고무 밴드" 선택 기능을 사용하여 열 싱크의 모든 표면을 동시에 선택하는 것입니다. 그런 후에는 나머지 표면을 수동으로 쉽게 선택할 수 있습니다.
주: ViewCube를 사용하여 모형의 방향 지정
ViewCube에서 맨 위를 클릭합니다.
표준 뷰 리스트에서 XY(전면)을 선택합니다.

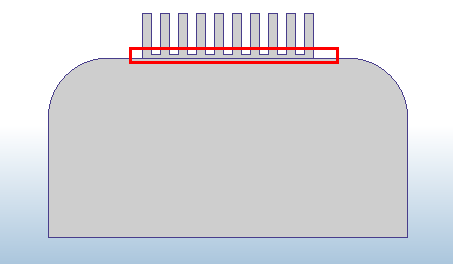

주: 투시 투영이 해제된 상태로 모형을 표시하면 핀 표면을 훨씬 더 쉽게 선택할 수 있습니다. 투시 투영이 해제되면 모형이 다음과 같이 보입니다. 각 핀 사이 공기 간격의 아래쪽 모서리가 표시됩니다.

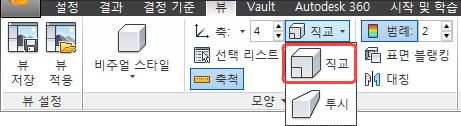

그렇지 않으면 뷰 > 투시를 클릭하고 직교를 선택합니다.
설정 탭에서 선택 모드를 표면으로 설정합니다.

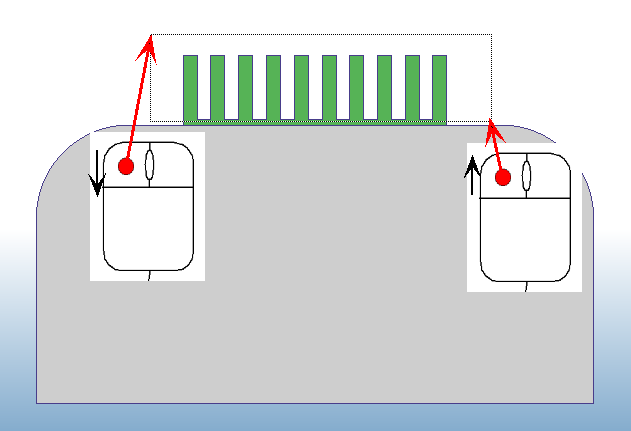

마우스를 열 싱크 왼쪽 약간 위에 놓습니다. 마우스 왼쪽 버튼을 누른 채 열 싱크의 오른쪽, Fin 사이의 공기 간격 바로 아래로 끈 다음 마우스 버튼을 놓습니다. (열 싱크 아래쪽에서 마우스 버튼을 놓지 않도록 합니다.)

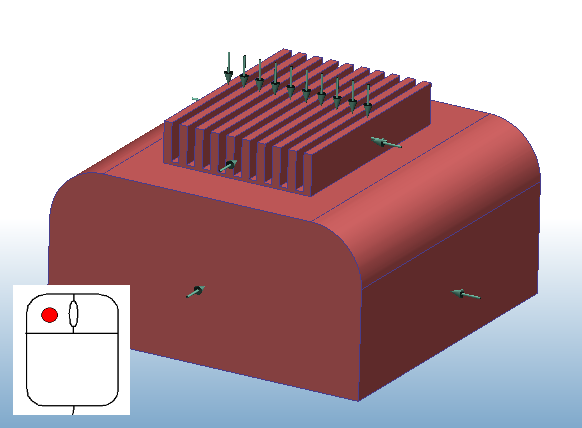

케이스의 다른 외부 표면 선택
다음 방법 중 하나로 경계 조건 빠른 편집 대화상자를 엽니다.
- 상황에 맞는 도구막대에서 편집을 클릭합니다.
- 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.
유형 = 필름 계수
계수 단위 = W/m2/K
필름 계수 = 10
온도 단위 = 섭씨
참조 온도 = 25
적용을 클릭합니다.
