결과 탭을 클릭합니다.
2D 모형에서 결과를 시각화하는 가장 좋은 방법은 모형을 결과 수량으로 음영처리하는 것입니다. 결과 대화상자의 전역 부품에서 표시된 수량을 변경합니다.
이 작업에서는 총알의 원거리 필드 및 가까이의 속도, 압력 및 마하 수를 확인합니다.

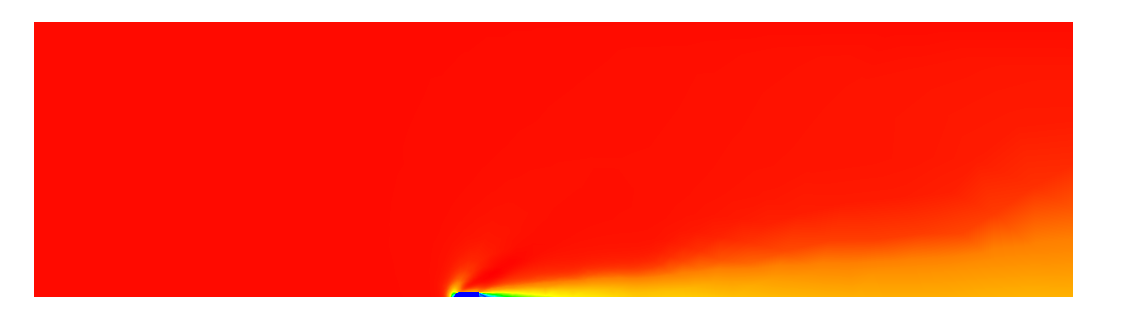

결과 탭에서 전역을 클릭합니다.

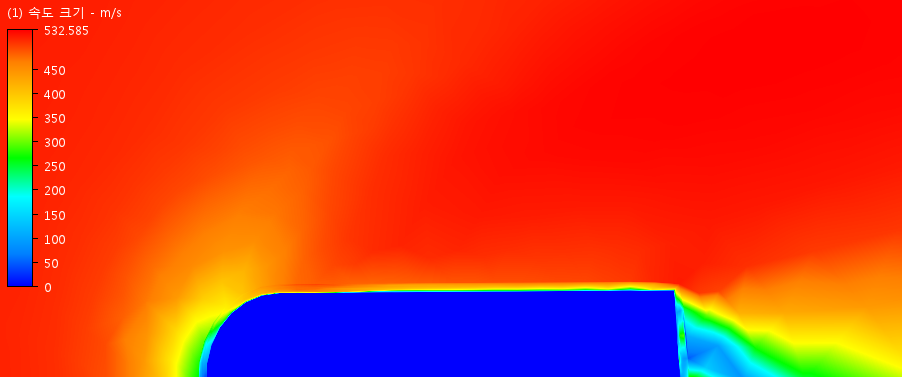

전역 결과(전역 상황에 맞는 패널)가 속도 크기로 설정되었는지 확인합니다.
총알을 줌 확대합니다.

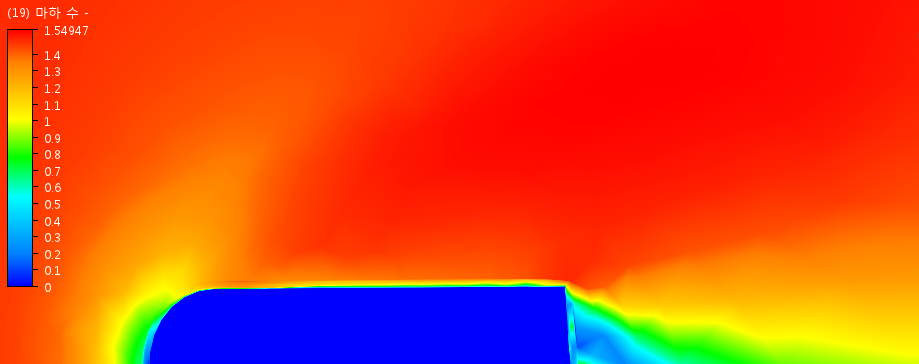

전역 상황에 맞는 패널의 전역 결과 메뉴에서 마하 수를 선택합니다.

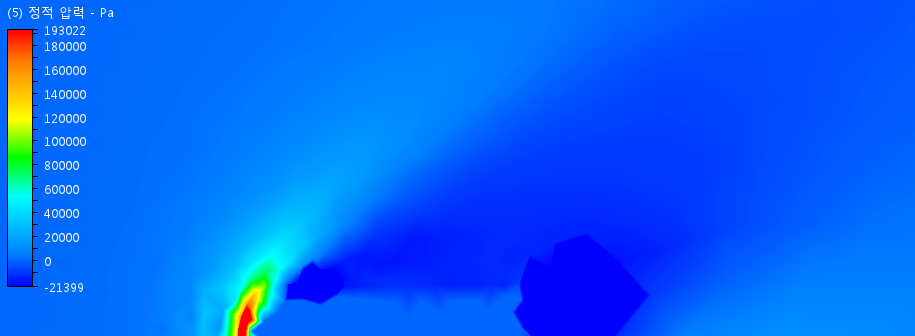

전역 상황에 맞는 패널의 전역 결과 메뉴에서 정적 압력을 선택합니다.
주: 다음 이미지에서는 총알의 업스트림 충격과 다운스트림 후류를 보여 줍니다. 메쉬가 좀 더 정밀하면 충격이 좀 더 선명하게 나타납니다.
축하합니다! 연습을 마쳤습니다. 튜토리얼 제목 페이지로 돌아가려면 여기를 클릭하십시오.
