설정 탭에서 해석을 클릭합니다.

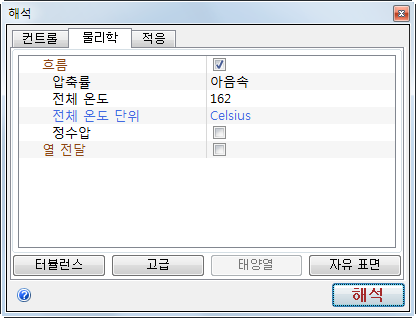

물리학 탭을 클릭합니다.
흐름 = 켜기
압축 가능성 = 비압축성
총 온도 =162
총 온도 단위 = 섭씨
난류 버튼을 클릭합니다. 난류 대화상자에서 난류 모형을 SST K-오메가로 설정하고 확인을 클릭합니다.
제어 탭을 클릭합니다.
실행할 반복 = 1000

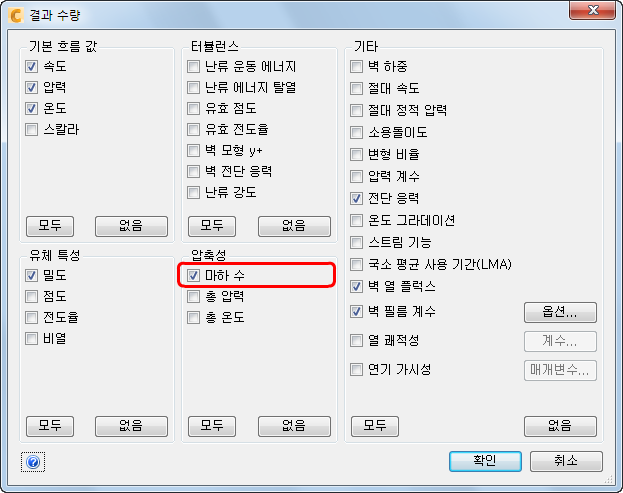

결과 수량 버튼을 클릭합니다.
마하 수를 선택하여 마하 수의 출력을 사용으로 설정합니다. 확인을 클릭합니다.

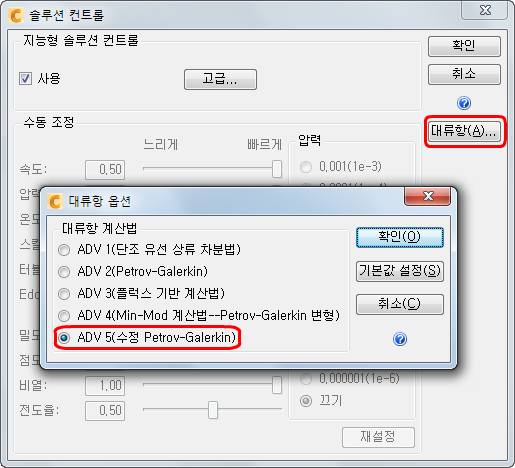

솔루션 컨트롤 버튼을 클릭합니다. 솔루션 컨트롤 대화상자에서 이류...를 클릭합니다. 이류 옵션 대화상자에서 ADV 5를 선택합니다. 두 대화상자를 모두 닫습니다.
해석을 클릭하여 해석을 시작합니다.
자동 수렴 평가가 1000번 반복에 도달하기 전에 해석이 중지될 가능성이 높습니다. 추가 반복을 실행하려면 다음 단계를 수행하여 자동 수렴 평가를 사용 안 함으로 설정합니다.
|
1. 해석 대화상자에서 컨트롤 탭의 솔루션 컨트롤 버튼을 클릭합니다. 2. 솔루션 컨트롤 대화상자에서 고급 버튼을 클릭합니다. 3. 고급 솔루션 컨트롤 대화상자에서 자동 수렴 평가를 선택해제합니다. 4. 두 대화상자를 모두 닫습니다. 5. 해석 빠른 편집에서 해석 버튼을 클릭하여 해석을 계속합니다. |
메쉬가 작성되면 출력 막대에 정보 메시지가 표시됩니다.
Pro/Engineer에서 시작한 경우 메쉬 생성 중에 CAD 인터페이스가 나타나고, 상태 메시지가 CAD 인터페이스에 기록됩니다.
