이 예에서는 재료 및 해석 설정이 지정된 템플릿을 작성합니다. 템플릿에서 경계 조건을 정의하는 대신, 다음 단계에서 경계 조건을 CAD 도면요소 그룹에 연관짓는 규칙을 작성합니다. 이를 통해 두 자동화 도구가 함께 작동하는 방식을 이해할 수 있습니다.
이 예는 CAD 모형을 실행하기 전에 몇 가지 간단한 단계로 자동화를 활용하는 방법을 보여 줍니다.
Autodesk® CFD를 시작합니다. 실행 패널을 확장하고 템플릿을 클릭합니다.
작성... 버튼을 클릭하여 빈 템플릿을 작성합니다.
프롬프트에서 템플릿 이름을 "Manifold_example"로 지정합니다.
템플릿은 users₩username₩AppData₩Local₩Autodesk₩CFD <버전>₩Template에 저장됩니다.
템플릿 리스트에서 Manifold_example.tpl을 마우스 왼쪽 버튼으로 클릭합니다.
공기 재료를 작성하려면
시나리오 1 을 마우스 오른쪽 버튼으로 클릭하고 재료 추가...를 선택합니다.

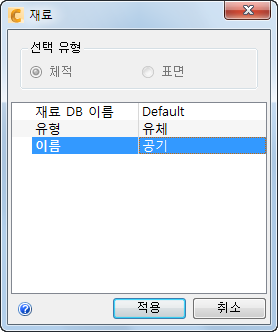

재료 빠른 편집 대화상자에서 유형 = 유체를 선택합니다.
이름 = 공기
적용을 클릭합니다.
주: 이 설계 연구에는 기본 솔버 설정이 적합합니다.

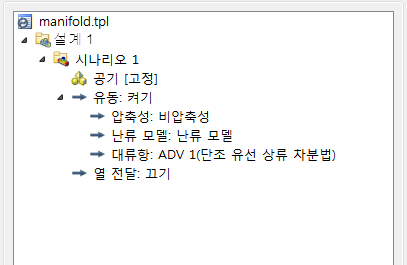

주: 템플릿은 다음과 같아야 합니다.
저장을 클릭합니다.
템플릿 대화상자를 닫습니다.
