설계 연구에 대한 경계 조건은 이 단계에서 작성된 규칙을 사용하여 자동으로 지정됩니다.
이 예에서도 템플릿을 사용하면 쉽게 경계 조건을 적용할 수 있었을 것입니다. 그러나 동일한 조건(예: 전자 장치 연구)의 여러 인스턴스를 포함하는 모형의 경우 규칙을 사용하면 규칙에 따라 설정이 자동으로 적용되므로 훨씬 효율적일 수 있습니다.
실행 패널에서 규칙을 선택합니다.

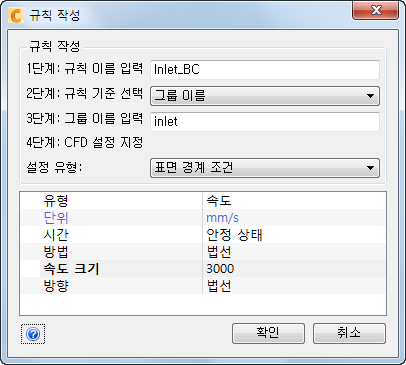

주: 입구 경계 조건에 대한 규칙을 작성하려면
***규칙을 작성하려면 클릭하십시오.***를 클릭합니다.
1단계: 규칙 이름을 "Inlet_BC"로 지정합니다.
2단계: 규칙 기반을 그룹 이름으로 설정합니다.
3단계: 그룹 이름으로 "입구"를 지정합니다.
4단계: 설정 유형으로 표면 경계 조건을 선택합니다.
유형 = 속도
단위 = mm/s
속도 크기 = 3000
확인을 클릭합니다.

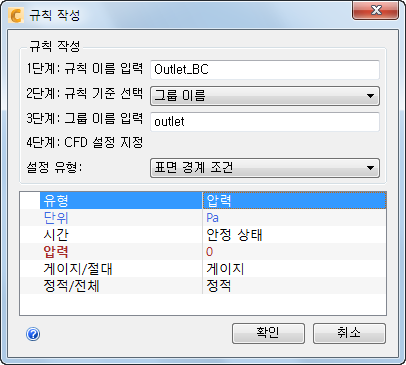

주: 출구 경계 조건에 대한 규칙을 작성하려면
***규칙을 작성하려면 클릭하십시오.***를 클릭합니다.
1단계: 규칙 이름을 "Outlet_BC"로 지정합니다.
2단계: 규칙 기반을 그룹 이름으로 설정합니다.
3단계: 그룹 이름으로 "출구"를 지정합니다.
4단계: 설정 유형으로 표면 경계 조건을 선택합니다.
유형 = 압력
단위 = Pa, 압력 = 0
확인을 클릭합니다.

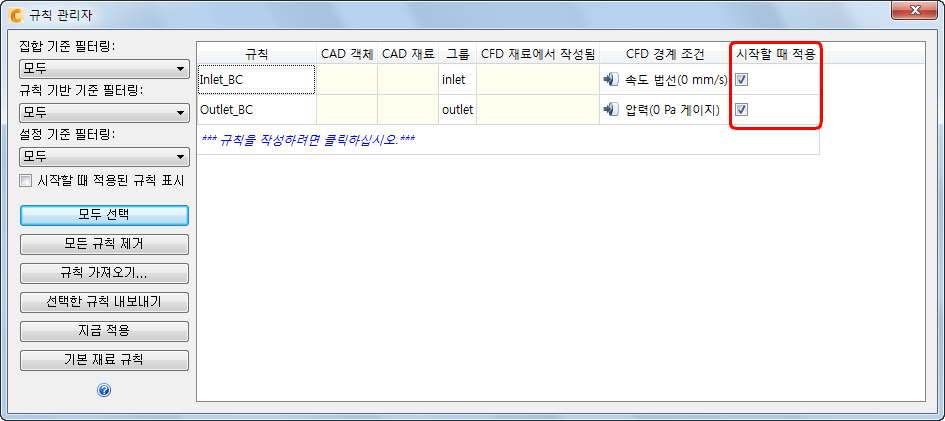

두 규칙에 대해 시작할 때 적용 확인란을 선택합니다.
규칙 관리자 대화상자를 닫습니다.
Autodesk® CFD를 닫습니다.
