회전 해석을 위해서는 회전 영역의 메시를 균일하게 유지하는 것이 도움이 됩니다. 이렇게 하면 메쉬 크기 변형으로 인한 흐름의 인공 그라데이션이 방지됩니다.

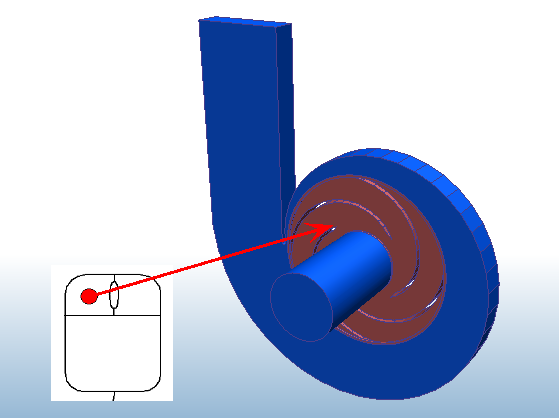

임펠러 부품 숨기기

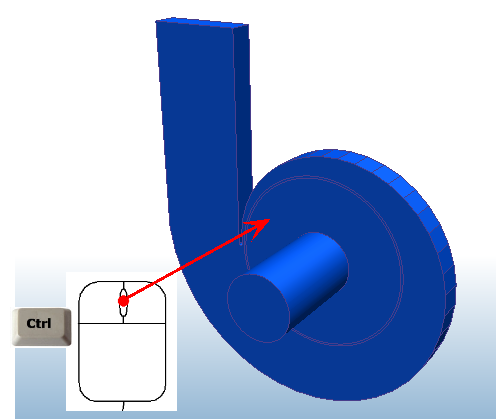

회전 영역 선택

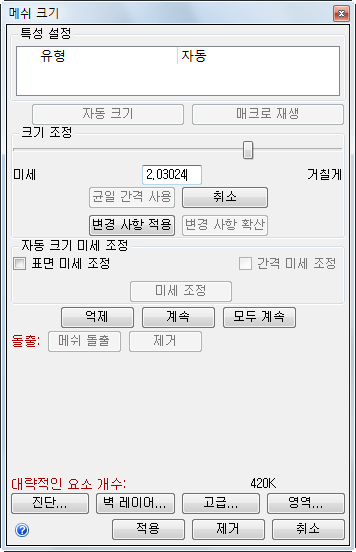

메쉬 크기를 수정하려면 다음 중 하나를 수행합니다.
- 상황에 맞는 도구막대에서 편집을 클릭합니다.
- 자동 크기 조정 상황에 맞는 패널에서 편집을 클릭합니다.
균일 간격 유지 버튼 클릭
크기 조정 슬라이더를 약 2로 조정
변경 사항 적용 클릭
변경 사항 확산을 클릭합니다.
