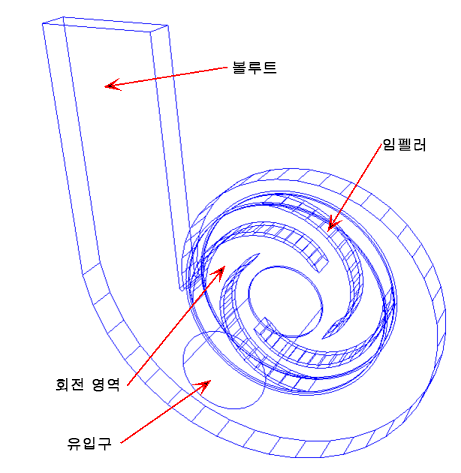

이 튜토리얼에서는 뒷면 스윕 브레이드를 사용하여 원심 펌프의 흐름을 시뮬레이션합니다. 모형은 볼루트, 입구 파이프, 임펠러 및 회전 영역으로 구성됩니다.
회전 영역은 임펠러를 완전히 둘러싸는 체적으로, 인터페이스 회전 구성요소 및 주변 고정 객체가 접하는 영역입니다.

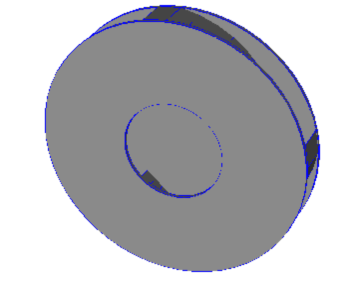

다음은 회전 영역입니다.

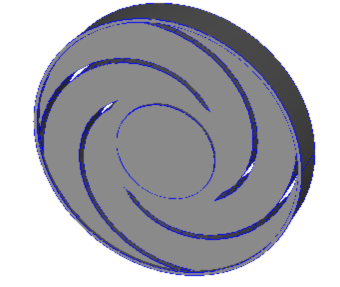

참고로, 이것은 임펠러입니다.
물은 작업 유체이며 임펠러는 600 RPM으로 회전합니다. 0 헤드 상태(최대 유량)에서 펌프를 작동하게 됩니다. 출구에 양수 게이지 압력 경계 조건을 지정하거나 입구에 음수 게이지 압력을 지정하여 펌프에 손실 헤드를 부여할 수 있습니다.
해석 중에 임펠러는 정지 볼루트 내에서 회전합니다. 이를 통해 볼루트와의 블레이드 패스 상호작용 효과를 분석할 수 있습니다.
안정 상태 결과를 위해서는 약 4번의 완전한 회전이 필요합니다. 해석 시작 시, 회전 속도를 서서히 올려 안정성 및 솔루션의 정확도를 보장할 것입니다. 임펠러가 원하는 속도로 회전하게 되면 임펠러가 시간 단계마다 블레이드를 1번 통과할만큼 회전하도록 하는 시간 단계를 사용합니다.
주: 이 자습서에는 동작 모듈이 필요합니다.
주요 항목
- 회전 영역 재료를 사용한 터보 기계 해석
- 과도 해석
- 비충격 시작 기법
- 블레이드 1번 통과와 동일한 시간 단계 크기 선택
목표
