하지 설계 기간 동안 밖은 더우며, 적용된 U 값(대류 조건 또는 필름 계수로도 알려져 있음)으로 외부 조건을 모델링할 것입니다. 이 시나리오에서는 하루의 설계 기간을 시뮬레이션하므로 전시장 홀 외부의 자연 대류 및 고온에 의한 공기 이동만 시뮬레이션하는 값을 사용할 것입니다. (기본적으로 더우며 음영이 없습니다.)

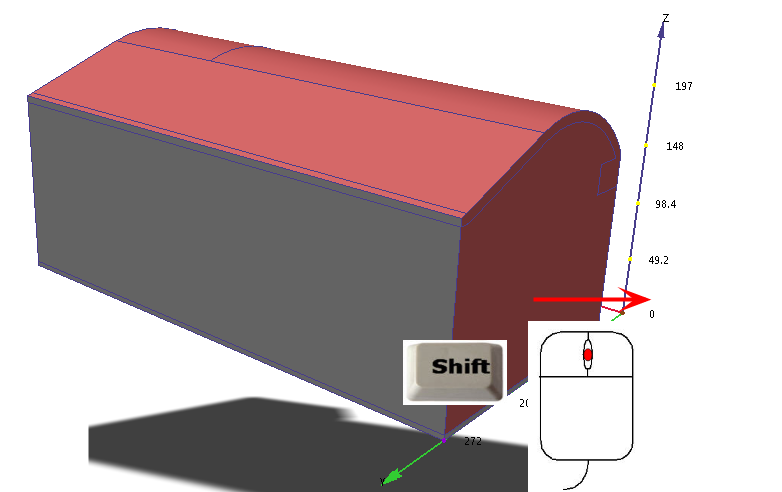

1. 지붕 표면이 보이도록 모형을 회전합니다.

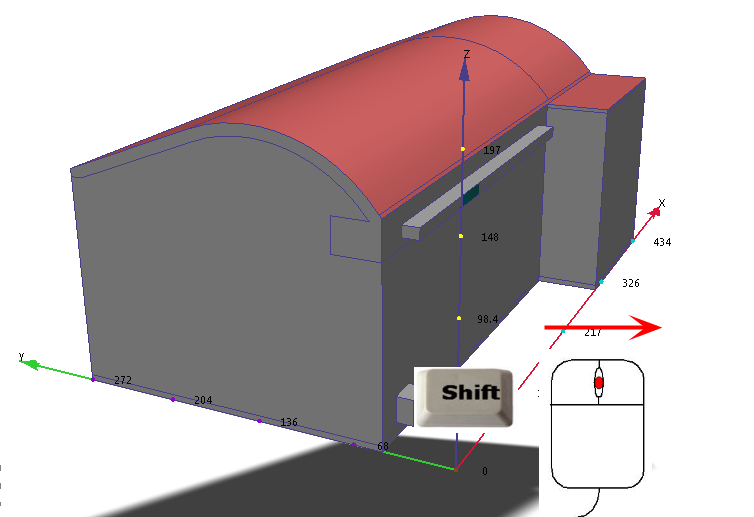

(회전하려면 Shift 키를 누른 채 마우스 가운데 버튼을 클릭하고 마우스를 이동합니다.)

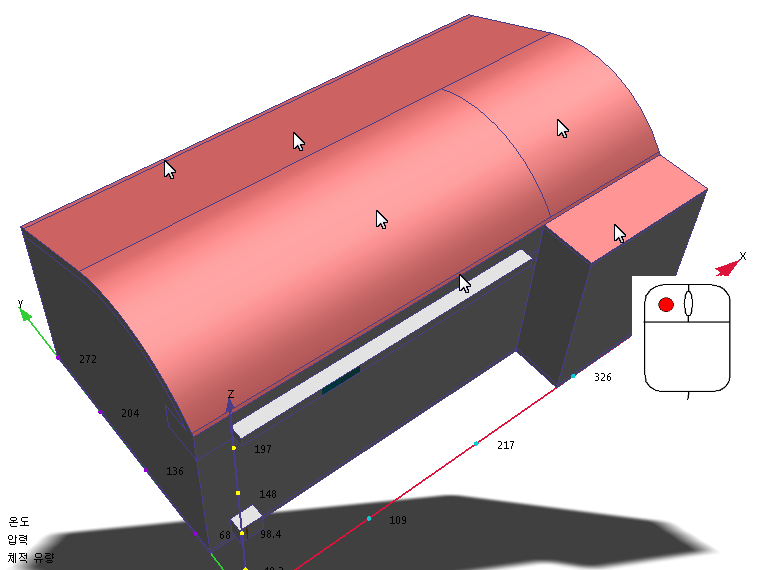

2. 6개의 지붕 표면을 선택합니다.

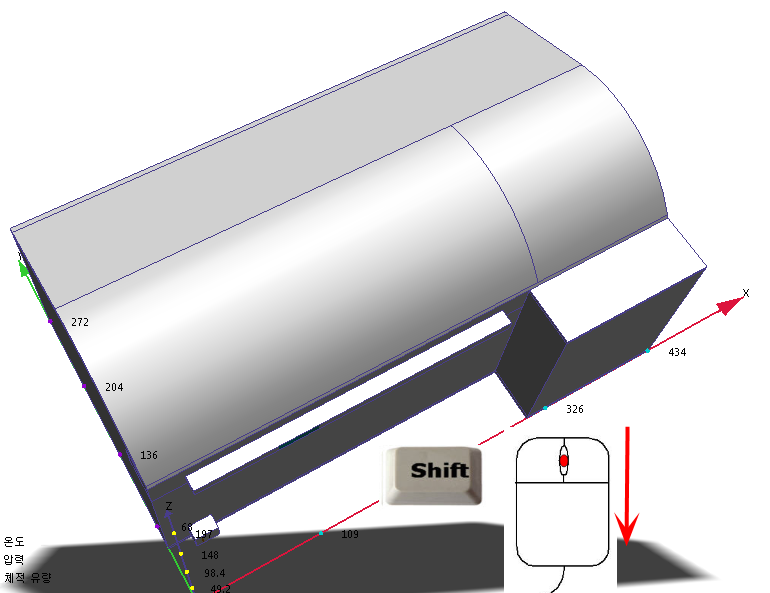

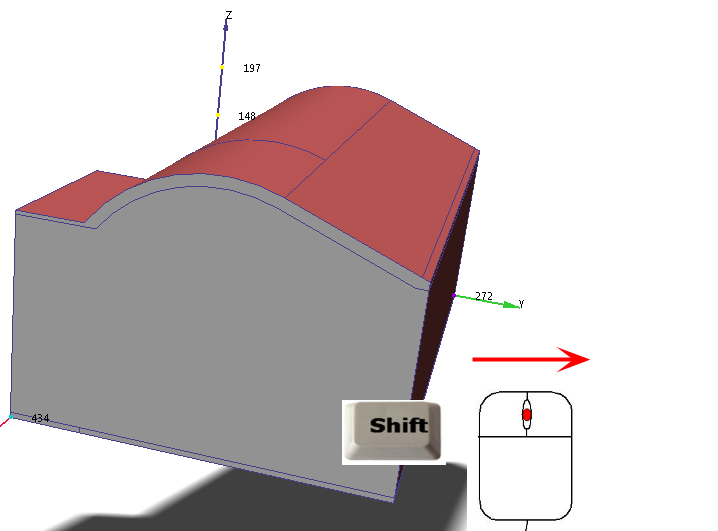

3. 왼쪽 면의 표면이 보이도록 모형을 회전합니다.
4. 이쪽에서 두 표면을 선택합니다.

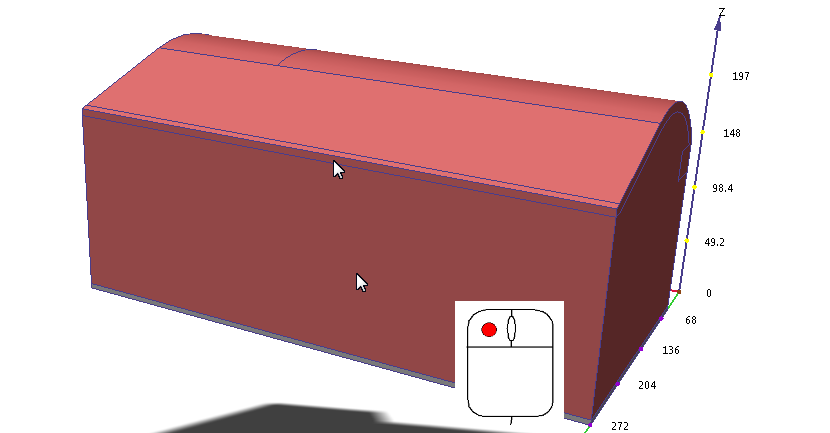

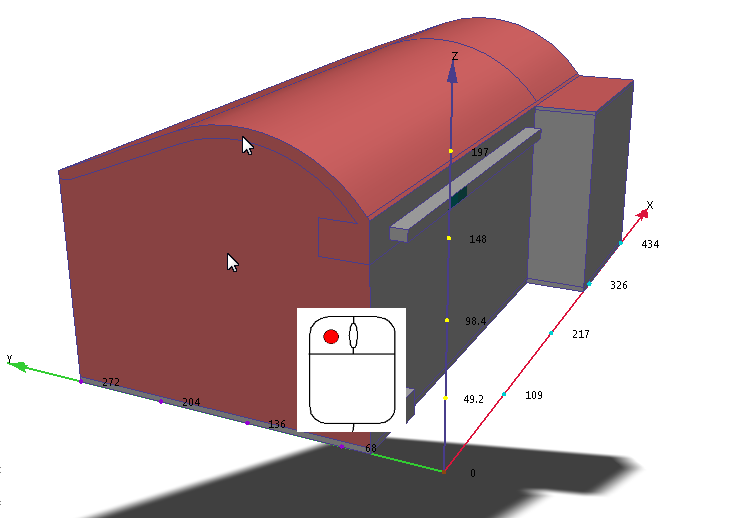

5. 홀의 전면 쪽(공급 및 배기 장치 반대쪽) 표면이 보이도록 모형을 회전합니다.
6. 이쪽에서 두 표면을 선택합니다.

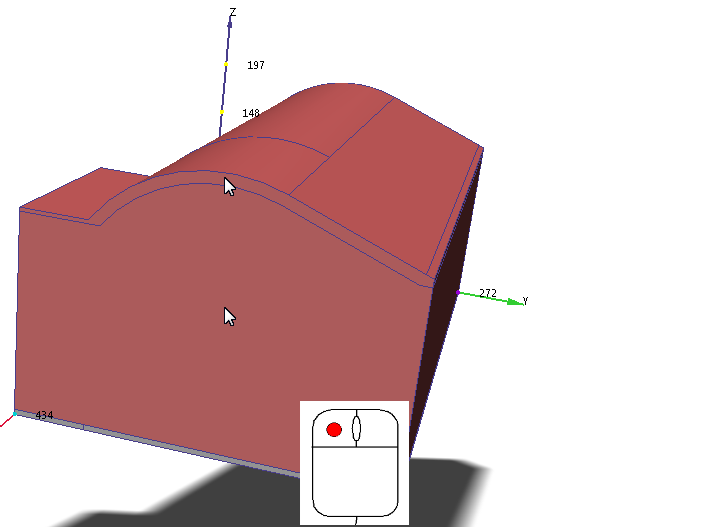

7. 반대쪽 작은 면의 표면이 보이도록 모형을 회전합니다.
8. 마지막 두 표면을 선택합니다.
공급 및 배기 장치가 있는 벽을 선택하지 않은 이유는 무엇입니까? 이것은 내부 벽이며, 전시장 홀과 같은 온도일 수 있는 다른 룸과 공유됩니다. 외부 홀이었으면 필름 계수도 적용했을 것입니다.

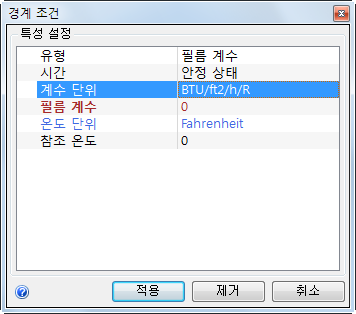

9. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.

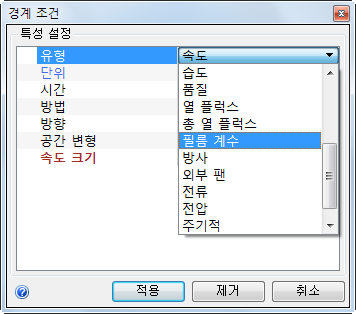

10. 유형 행에서 필름 계수를 선택합니다.
11. 단위 행에서 BTU/ft2/h/R이 선택되어 있는지 확인합니다.

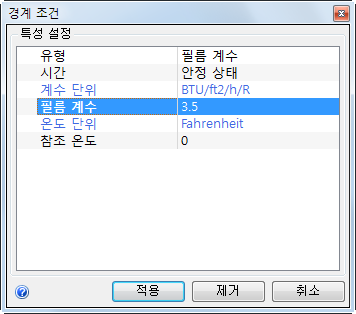

12. 필름 계수 행에서 3.5를 입력합니다.

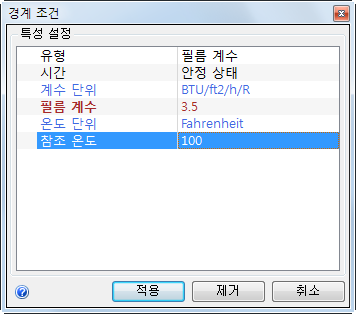

13. 참조 온도 행에서 100을 입력합니다.
14. 적용을 클릭합니다.
예상 결과...

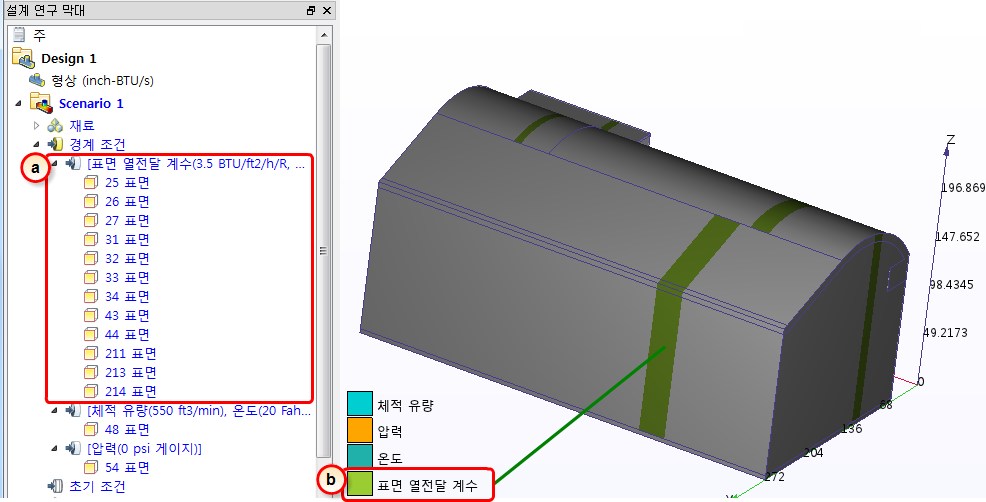

15. 필름 계수 경계 조건이 외부 표면에 제대로 적용되었는지를 보려면 표면의 설계 연구 막대 및 색상 줄무늬를 확인하십시오.
- a. 설계 연구 막대에서 필름 계수 조건이 3.5 BTU/ft2/h/R 및 100 F 값으로 표시되어야 합니다.
- b. 범례에 해당하는 외부 표면에 색상 줄무늬가 있어야 합니다.
