이 단계에서는 입자 추적을 사용하여 속도 결과를 검사합니다.

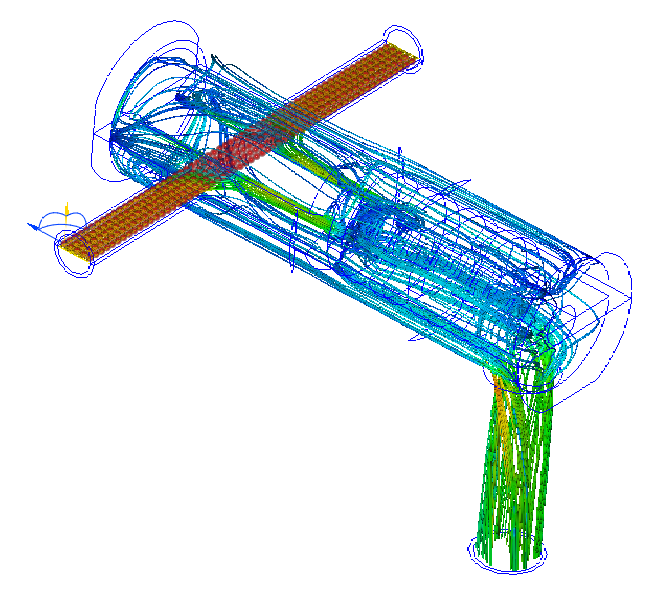

입자 추적을 수행하면 솔리드 장애물 주위를 통과할 때의 유체 경로가 표시됩니다. 이를 사용하여 흐름 경로, 순환 및 소용돌이 영역을 이해할 수 있습니다.
벡터를 숨기려면 평면을 마우스 오른쪽 버튼으로 클릭하고 평면 벡터를 선택합니다. 없음을 선택합니다.

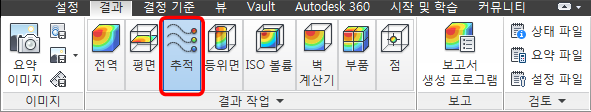

결과 탭에서 추적을 클릭합니다.
추적 상황에 맞는 패널에서 시드 유형을 직사각형으로 설정하고 시드 패턴을 그리드로 설정합니다. 추가를 클릭합니다.
결과 평면을 추적 시드를 그릴 플랫폼으로 사용할 수 있습니다.

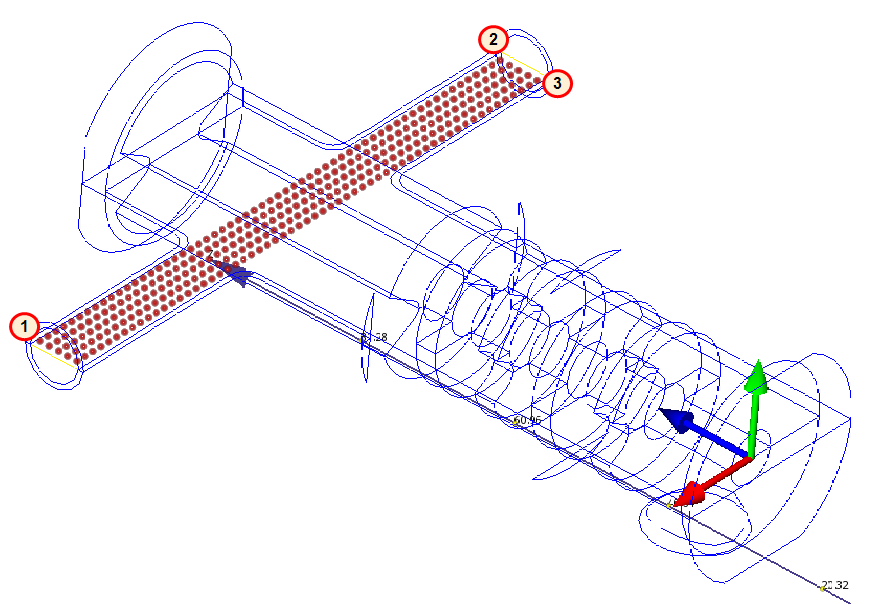

- 아래와 같이 클릭하여 시드 그리드의 첫 번째 구석을 정의합니다.
- 그리드를 두 번째 구석으로 끈 후 클릭합니다.
- 그리드를 세 번째 구석으로 끈 후 클릭합니다. 이렇게 하면 그리드가 완료되고 그리드가 그려집니다.
주: 평면이 없는 경우 두 개의 입구를 포함하여 모형의 임의 평면을 사용할 수 있습니다.
추적을 삭제하려면 상황에 맞는 패널에서 제거를 클릭합니다.
