수도꼭지의 특성상, 출구의 물은 가능한 한 균일한 온도 분포를 가지는 것이 중요합니다.
온도 그라데이션이 크면 사용자는 불쾌감을 느낄 수 있으며 물이 너무 뜨거워서 화상을 입을 수 있습니다. 이 단계에서는 출구 전체 온도의 XY 플롯을 작성합니다. 이 방법은 출구 온도 변동을 그래픽으로 명확히 파악하는 데 도움이 됩니다.
결과 탭에서 평면을 클릭합니다.
평면을 마우스 오른쪽 버튼으로 클릭하고 음영처리를 선택합니다.

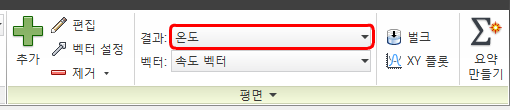

온도 결과 평면을 표시하려면 평면 상황에 맞는 패널의 결과 메뉴에서 온도를 선택합니다.

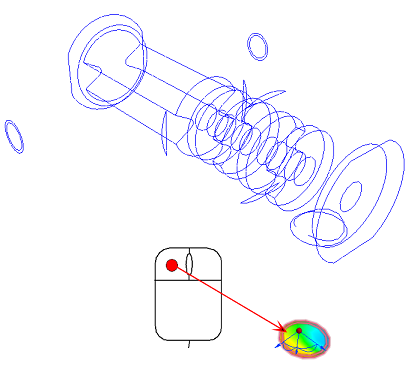

평면을 마우스 왼쪽 버튼으로 클릭하고 표면 정렬 아이콘을 클릭합니다. 출구 표면을 선택합니다.
주: 이 결과 평면에는 출구의 온도 분포가 표시됩니다.
평면을 마우스 오른쪽 버튼으로 클릭하고 XY 플롯을 선택합니다.
선택하여 추가를 클릭합니다. 점 추가를 클릭하고 평면 한쪽에서 두 점을 선택합니다.

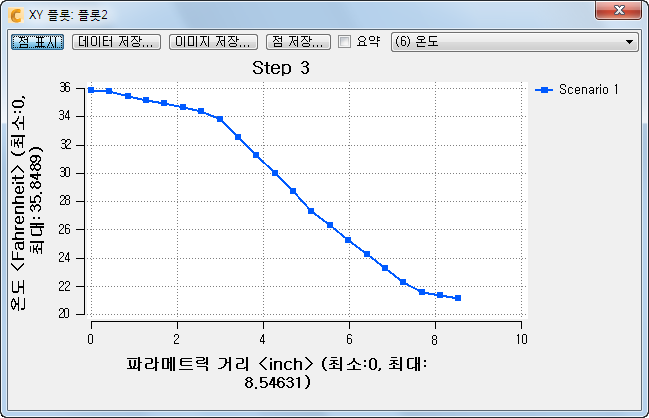

플롯 버튼을 클릭합니다.
주: 또한 온도 프로파일의 균일성을 평가하는 데도 도움이 됩니다.
플롯 대화상자 상단의 요약을 클릭합니다.
주: 이렇게 하면 해당 플롯이 요약 플롯으로 지정되므로 이 설계 연구의 다음 시나리오 실행에서 얻은 데이터와 비교할 수 있습니다. 이후 단계에서 사용하게 됩니다.
