Dowiedz się, w jaki sposób uruchamiać obliczenia dla projektu konstrukcyjnego.
- Kontynuuj pracę z bieżącym projektem lub otwórz projekt Structure-Project-Analysis.rtd.
Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
- Na standardowym pasku narzędzi kliknij przycisk
(Obliczenia). - Proces zostanie wyświetlony w oknie dialogowym Obliczenia, jak pokazano poniżej. Czas trwania zależy od wielkości analizowanego projektu.

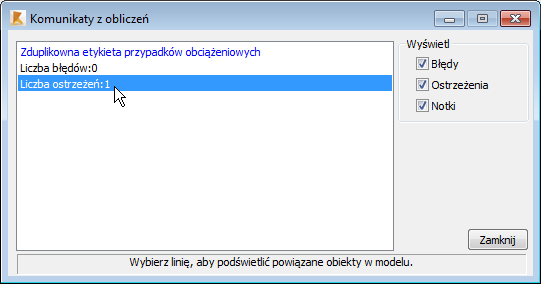

Uwaga: Jeśli model został prawidłowo zdefiniowany, nie powinny być wyświetlane żadne komunikaty. Jeśli jednak podczas analizy wystąpią problemy, zostanie otwarte okno dialogowe Komunikaty obliczeń, jak pokazano poniżej. W ostrzeżeniach mogą pojawić się monity, aby sprawdzić wątpliwe elementy (nieobsługiwane, odłączone części modelu, elementy zbyt słabe, zbyt wiele ograniczeń itp.). Niektóre przyczyny ostrzeżeń mogą być zamierzone i uzasadnione, ale inne mogą wynikać z błędów modelowania i powinny być skorygowane przed ponownym uruchomieniem analizy.
- Po zakończeniu obliczeń można przeanalizować wyniki, używając różnych okien dialogowych, tabel i widoków graficznych.
- Zapisz projekt.
