Dowiedz się, jak otworzyć układ Wyniki i wyświetlać informacje graficzne (wykresy) dotyczące konstrukcji, w tym wpływ sił, naprężeń i reakcji. Ponadto dowiesz się, jak zmienić preferencje wykresów.

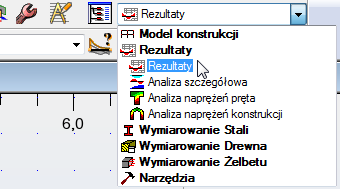

- Na standardowym pasku narzędzi rozwiń menu Układy i wybierz opcję Wyniki, a następnie ponownie wybierz Wyniki, jak pokazano na rysunku poniżej.
- W układzie Wyniki zostanie otwarte okno dialogowe Diagramy i tabela Reakcje, jak przedstawiono na ilustracji poniżej.
- Na pasku narzędzi Wybór wybierz typ przypadku, który chcesz wyświetlić. Sprawdź, czy jest wybrany przypadek 1:G (przypadek, który został utworzony wcześniej).
- W oknie dialogowym Wykresy można określić informacje, które mają być wyświetlane, z uwzględnieniem sił wewnętrznych (NTM), odkształceń, naprężeń, reakcji i zbrojenia.

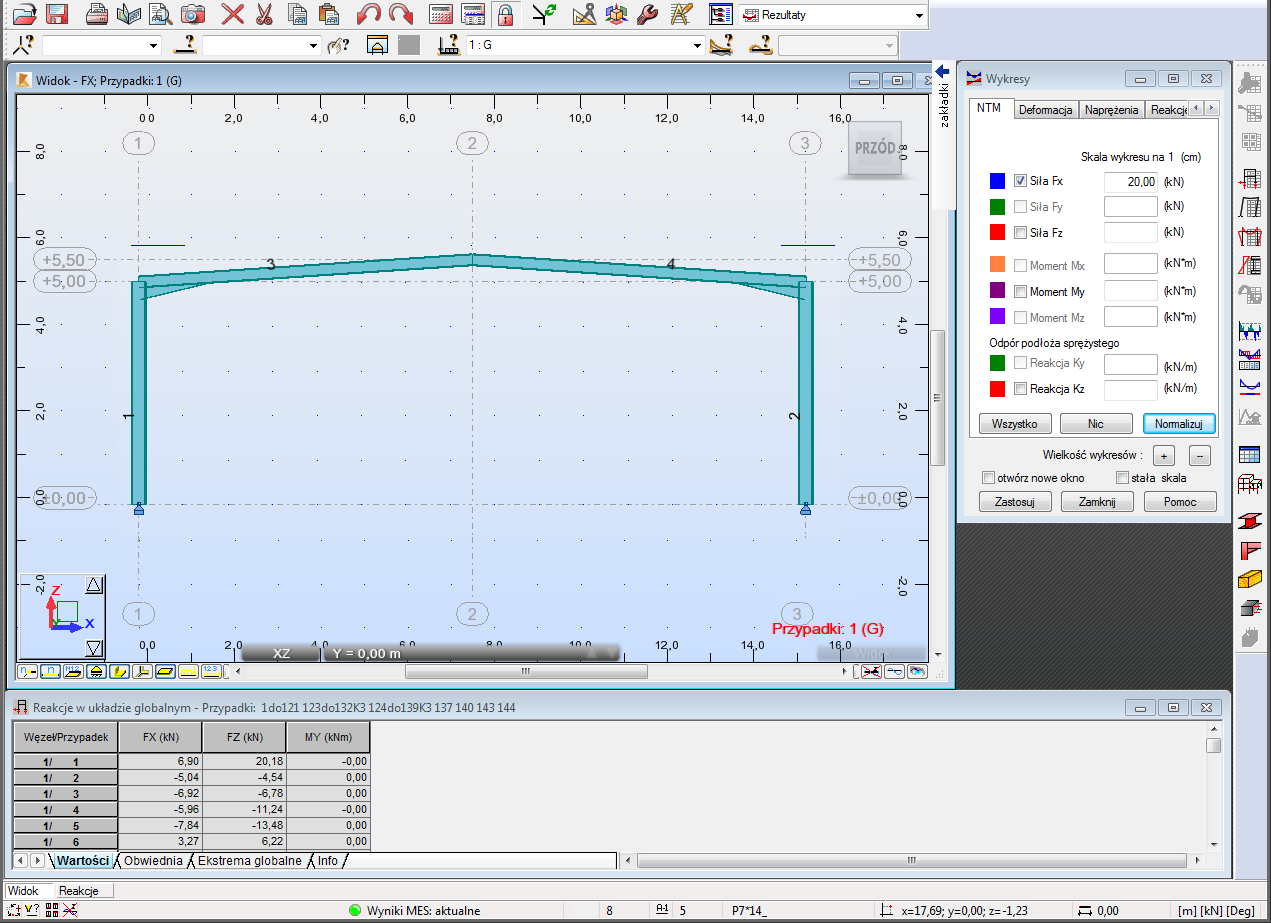

- Na karcie NTM wybierz opcję Siła Fx i kliknij przycisk Zastosuj. W widoku zostaną wyświetlone siły, jak pokazano na ilustracji poniżej.
Uwaga: Jeśli chcesz zmienić wielkość komponentów wykresu, kliknij przyciski + i – u dołu okna dialogowego, jak pokazano poniżej. Domyślnie wykresy pozostają w stałej skali podczas wybierania różnych przypadków. Można również otworzyć nowe okno.

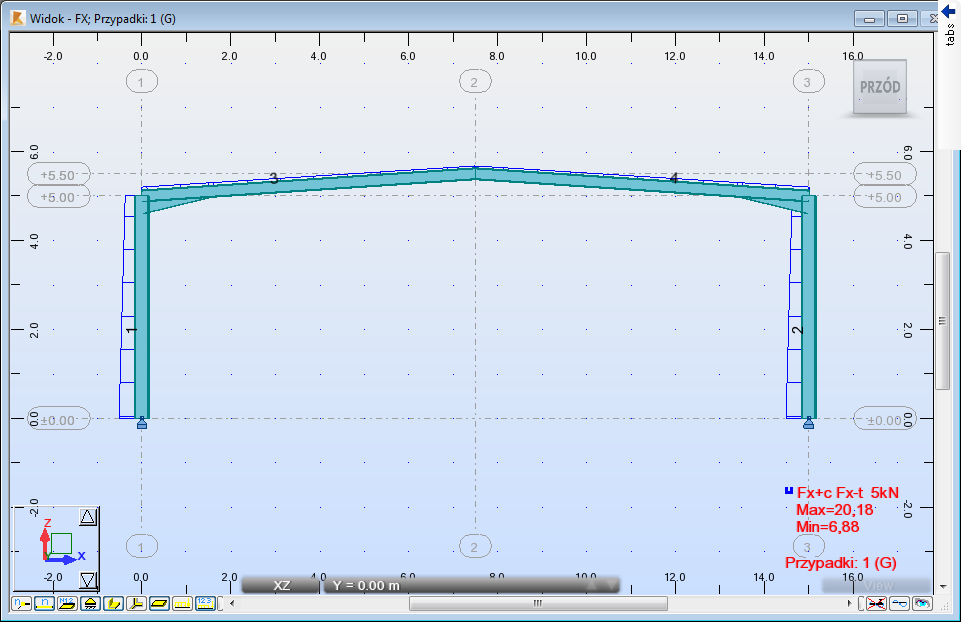

- Kliknij przycisk +, a następnie kliknij przycisk Zastosuj, aby zwiększyć wielkość sił.
- Na pasku narzędzi Wybór zmień opcję Wybierz przypadki, aby wyświetlić wykres dla innego przypadku obciążenia.
- Możesz sprawdzić inne przypadki, a następnie wrócić do przypadku 1:G i przejść do następnych kroków.

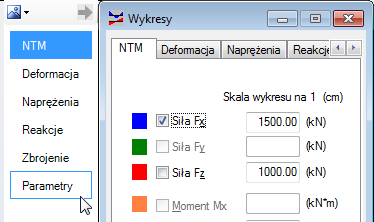

- Karta Parametry zawiera ustawienia dla widoków. W oknie dialogowym Wykresy umieść kursor na strzałce obok tytułu, aby rozwinąć z boku listę kart, a następnie wybierz opcję Parametry, tak jak pokazano na rysunku poniżej.

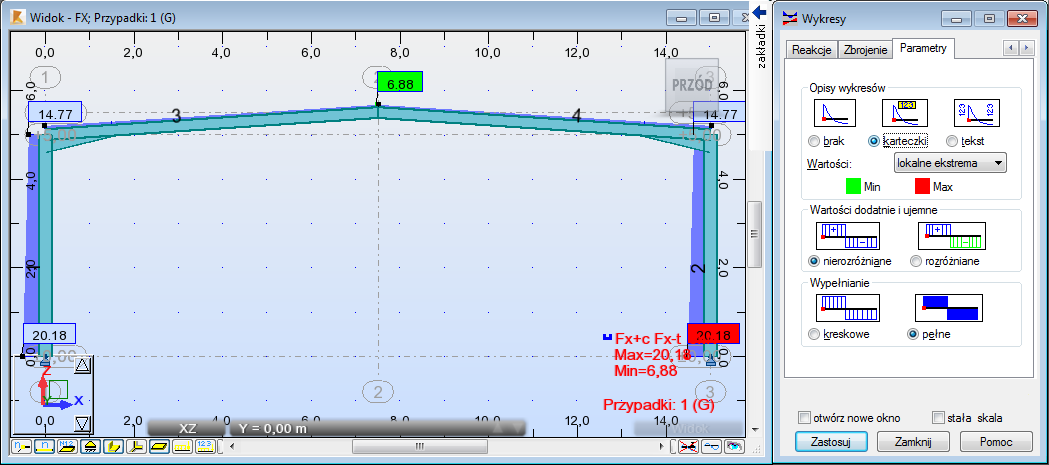

Uwaga: Korzystanie z tej listy jest wygodne, bo umożliwia szybkie przejście do żądanej karty bez konieczności przewijania kart. - Na karcie Parametry ustaw pole Opis wykresu na etykiety, pole Wypełnienie na wypełniony i kliknij opcję Zastosuj. Widok zostanie zmieniony w celu dopasowania do tych parametrów, jak przedstawiono na ilustracji poniżej.
- Do widoku można zastosować wiele wykresów. Otwórz kartę Naprężenia, wybierz wartość maksymalną Maksimum — S, a następnie kliknij przycisk Zastosuj. Wyświetlanie wcześniej wybranych sił i naprężeń.
- Na karcie NTM usuń zaznaczenie opcji Siła Fx.

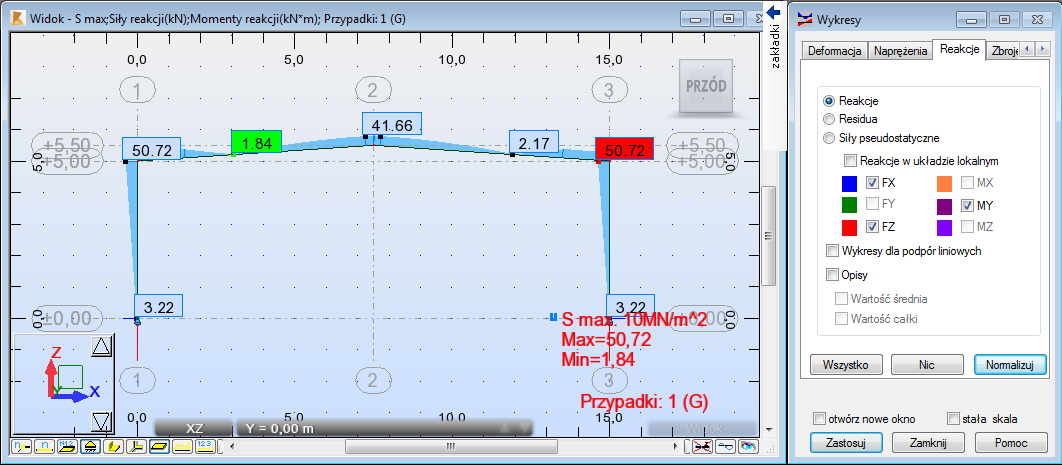

- Na karcie Reakcje wybierz opcje FX i FZ, a następnie kliknij przycisk Zastosuj. Zostanie wyświetlony nowy wykres łączony, jak przedstawiono na ilustracji poniżej.
- Jeśli masz czas, możesz wyświetlić inne kombinacje.
- Zapisz projekt.
